Comment installer un radiateur électrique

La pose d’un radiateur électrique

Excellentes performances thermiques, simplicité de pose et designs variés, les radiateurs électriques nouvelle génération ne manquent pas de qualités et d'efficacité. Vous avez trouvé le modèle qui vous convient ? Notre vidéo vous dévoile pas à pas les techniques de pose d’un radiateur électrique.

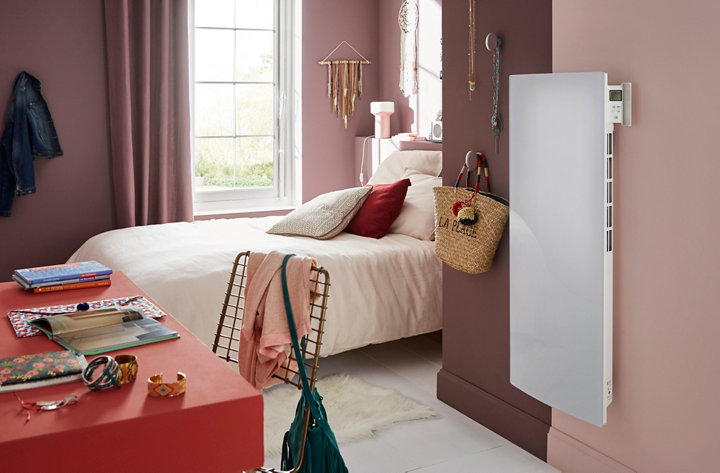

Poser un radiateur électrique

Comment poser un radiateur électrique ?

Les règles de base pour l’installation d’un radiateur

La pose d’un radiateur électrique

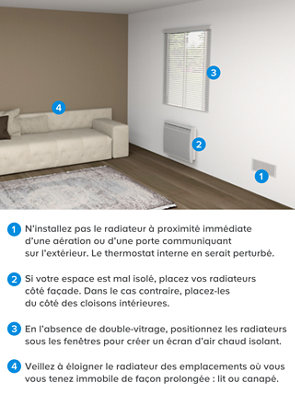

Prenez en compte chaque pièce dans sa globalité avant de positionner et de fixer vos radiateurs.

Laissez vos radiateurs apparents de façon à ce que la diffusion de la chaleur ne soit pas entravée par un meuble.

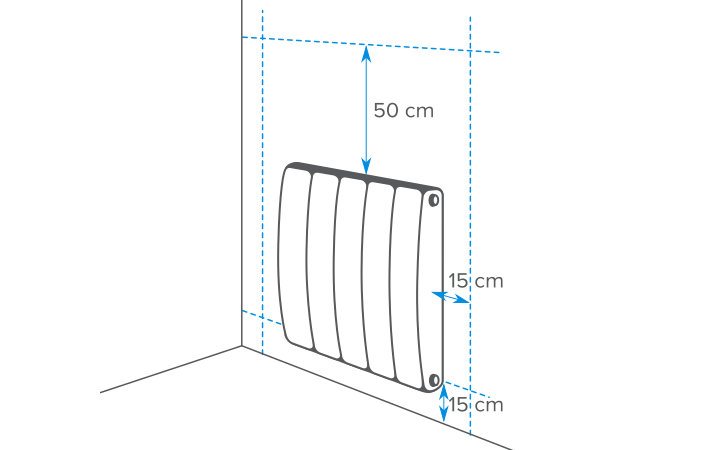

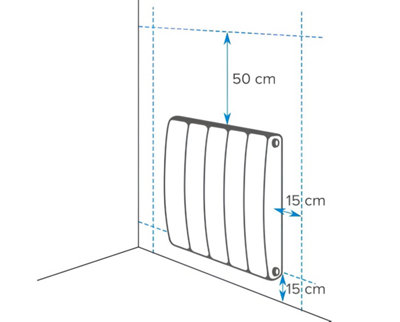

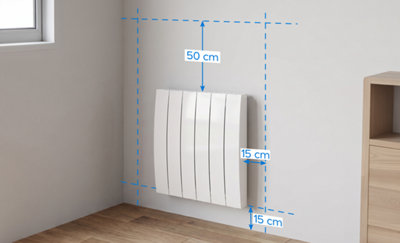

Prévoyez au minimum 50 cm d’espace libre au-dessus de votre radiateur, 15 cm de chaque côté et 15 cm en dessous.

Important

Pour les panneaux radiants et les radiateurs à chaleur douce, laissez plutôt 80 cm vacants sur les côtés entre l’appareil et un meuble ou un angle.

Le ponçage manuel et électrique
La bonne info

Si votre pièce est vaste (plus de 12 m²), il est préférable d’installer plusieurs radiateurs de puissance moyenne plutôt qu’un seul d’une puissance élevée.

Si vous devez installer plusieurs radiateurs dans une pièce, disposez-les en quinconce plutôt qu’en vis-à-vis pour garantir une meilleure répartition de la chaleur.

Installer un radiateur électrique

Voici comment poser un chauffage électrique en 5 étapes :

  1. Positionner le radiateur
  2. Poser la console murale
  3. Raccorder l'appareil au circuit électrique
  4. Poser le radiateur
  5. Vérifier le bon fonctionnement de l'appareil

Les outils indispensables

Étape 1 : Positionner le radiateur

Évitez de placer votre radiateur près d'une porte. Dans le cas d'une chambre, évitez de le positionner à côté du lit. Placez-le idéalement sous une fenêtre pour en atténuer l'effet refroidissant et devant l'arrivée électrique afin de masquer le fil d'alimentation.

Étape 1 : Positionner le radiateur

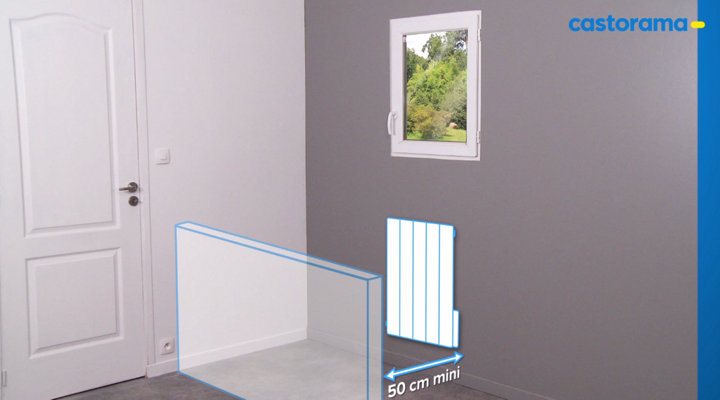

Installez votre radiateur à 15 cm minimum du sol. Ne placez pas de console ni de prise électrique au-dessus du radiateur et respectez une distance minimale de 50 cm avec toute paroi devant l'appareil.

Étape 1 : Positionner le radiateur

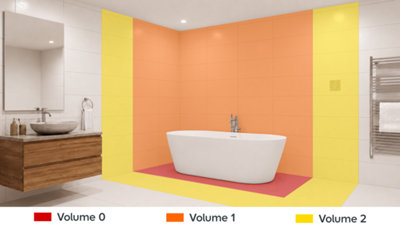

L'appareil peut être posé dans la salle de bains, à condition de respecter la norme des volumes de protection.
Celle-ci détermine les conditions d'installation des circuits et les conditions d'utilisation des appareils électriques.

Étape 1 : Positionner le radiateur

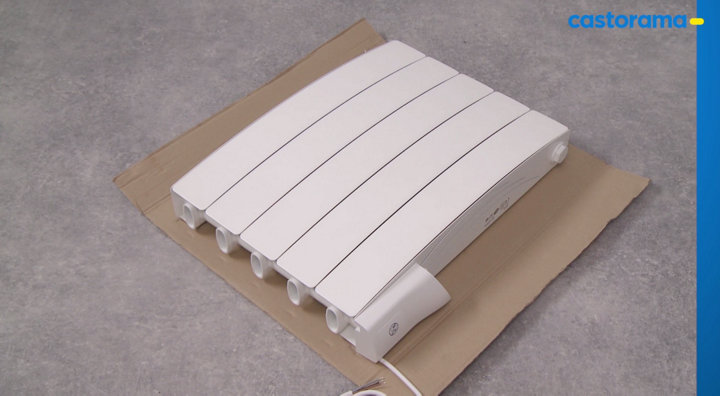

Avant son installation, veillez à placer votre radiateur à plat sur un carton posé sur le sol afin d'éviter tout risque de chute et de détérioration.

Étape 2 : Poser la console murale

Étape 2 : Poser la console murale

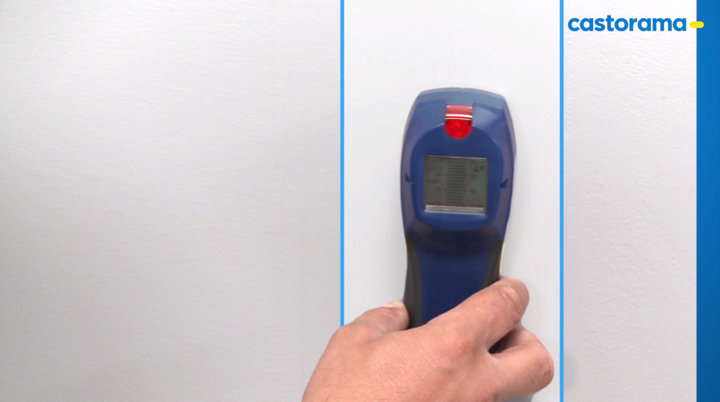

À l'aide d'un détecteur de métal, assurez-vous de l'absence de câble, tuyau et prise de courant dans la zone de perçage des supports de fixation.

Étape 2 : Poser la console murale

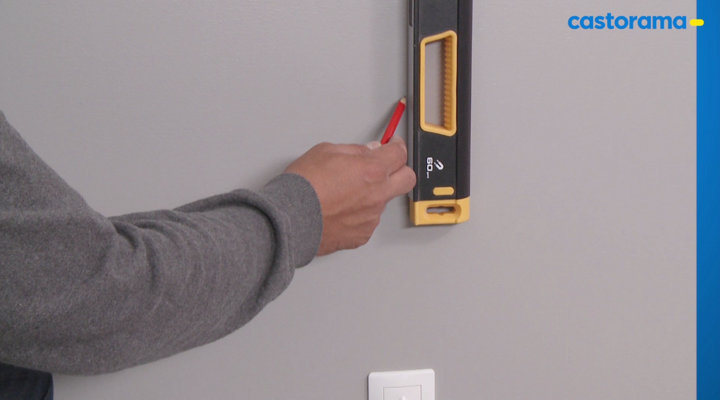

Pour des raisons esthétiques, nous centrons le radiateur par rapport à l’arrivée électrique de l’appareil et à la fenêtre. Commencez par mesurer la largeur de la fenêtre et repérez son centre. À l'aide du niveau à bulle, prolongez ce repère dans la zone de pose du radiateur.

Étape 2 : Poser la console murale

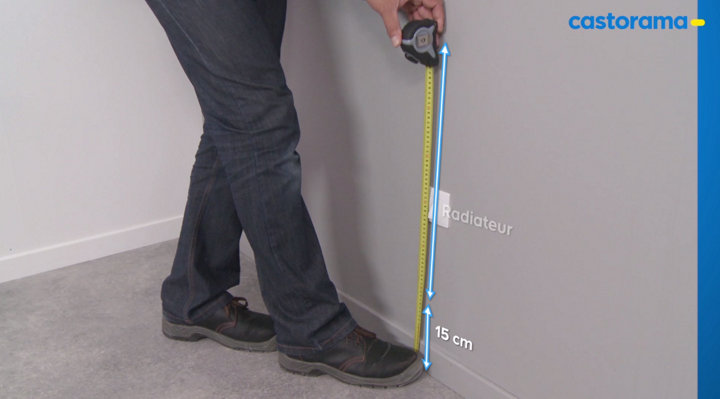

Afin de déterminer la hauteur de pose du radiateur, mesurez la hauteur de votre appareil. Reportez ensuite cette mesure augmentée de 15 cm (distance de sécurité par rapport au sol) sur le mur.
À l'aide du niveau à bulle, prolongez ce repère à l'horizontale.

Étape 2 : Poser la console murale

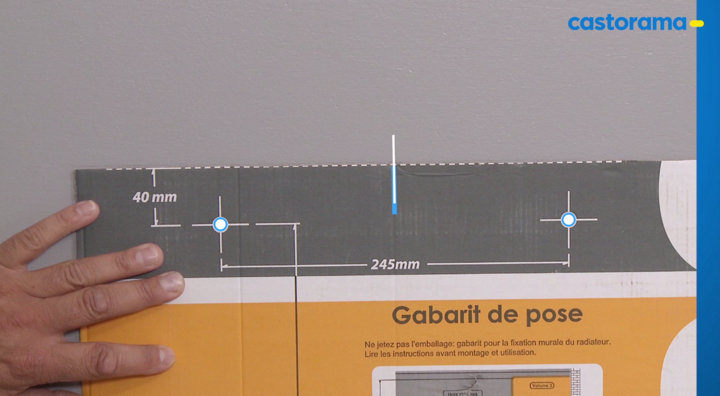

Découpez le gabarit de perçage fourni avec votre appareil.

Repérez le centre des 2 repères de fixation hauts puis posez le gabarit sur le mur en ajustant les repères et tracez les points de fixation.

Étape 2 : Poser la console murale

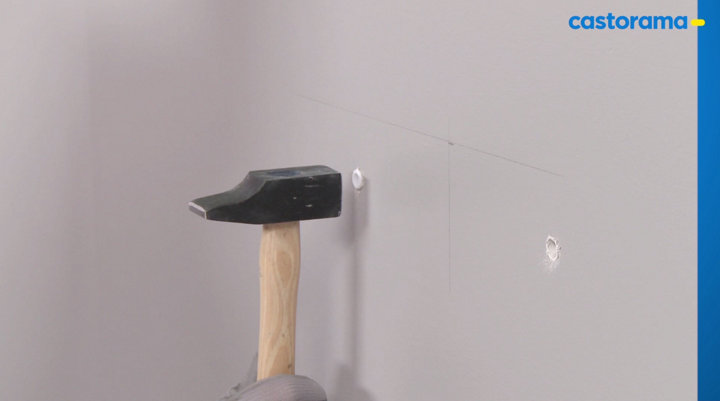

Percez sur les repères à l'aide d'un foret adapté à la nature de votre mur, insérez les chevilles et enfoncez-les avec un marteau

Étape 2 : Poser la console murale

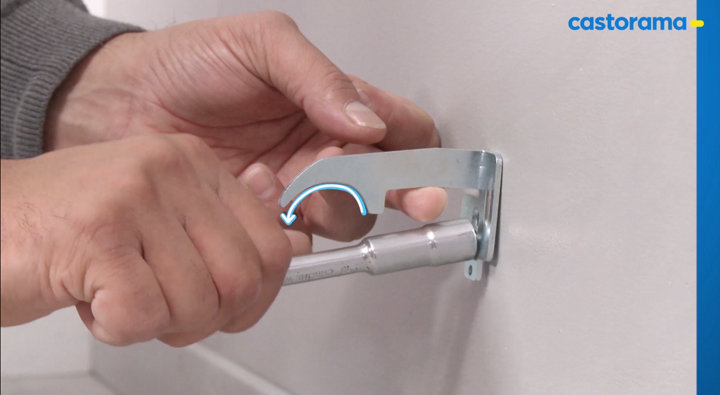

Posez les supports de fixation en commençant par insérer un cylindre métallique sur un tirefond. Insérez le tirefond dans le premier support haut et faites-le glisser en vous assurant que la courbe du crochet soit positionnée vers le haut. Faites de même pour le deuxième support haut. Puis, à l'aide de la clé à pipe, vissez sans serrer les tirefonds.

Étape 2 : Poser la console murale

Glissez les protections sur les supports de fixation.

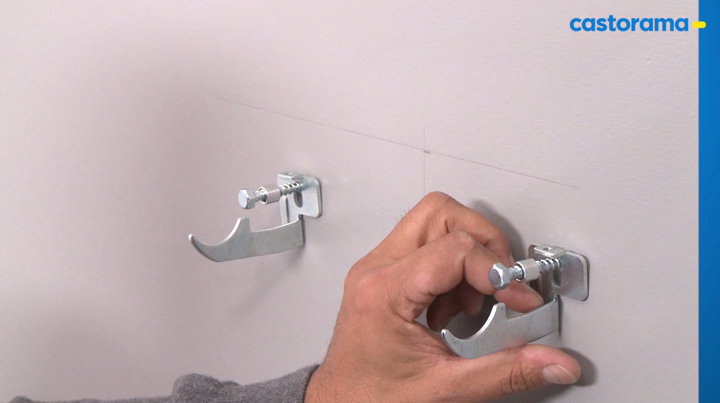

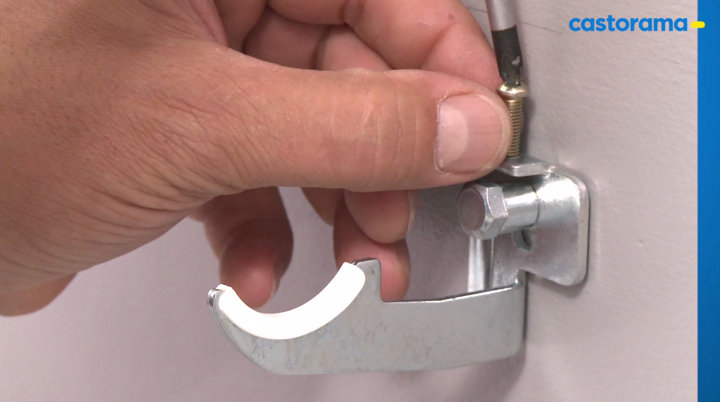

Placez ensuite une vis de réglage sur un support haut et vissez légèrement sans que la pointe de la vis ne dépasse en dessous.
Faites de même sur l'autre support.

Étape 2 : Poser la console murale

Pour le support bas, insérez le tirefond, vissez à la clé à pipe en positionnant la courbe du crochet vers le bas puis posez la protection du support.

Étape 3 : Raccorder l'appareil au circuit électrique

Étape 3 : Raccorder l'appareil au circuit électrique

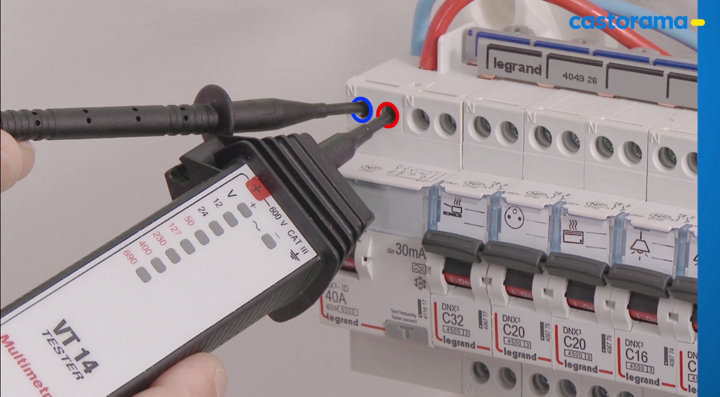

Commencez par couper l'alimentation électrique au niveau du disjoncteur principal. Vérifiez l'absence de courant en insérant la fiche du testeur dans la borne de phase du disjoncteur et l'autre fiche dans la borne de neutre du disjoncteur. Si le testeur ne s’allume pas, il n’y a donc pas de courant.

Étape 3 : Raccorder l'appareil au circuit électrique

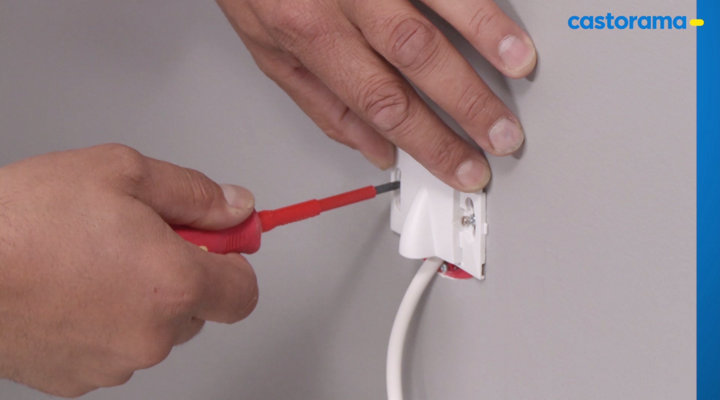

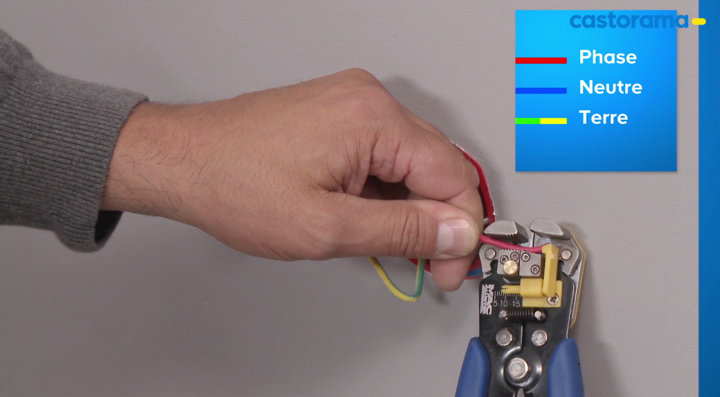

Pour raccorder l'appareil au circuit électrique, ôtez la plaque de finition et dévissez légèrement les vis de maintien afin de retirer le cache de protection de la sortie de câble. Faites ressortir les fils électriques et dénudez les fils de phase et neutre à l'extrémité sur environ 1 cm.

Cependant, ne dénudez pas le fil de terre (vert et jaune).

Étape 3 : Raccorder l'appareil au circuit électrique

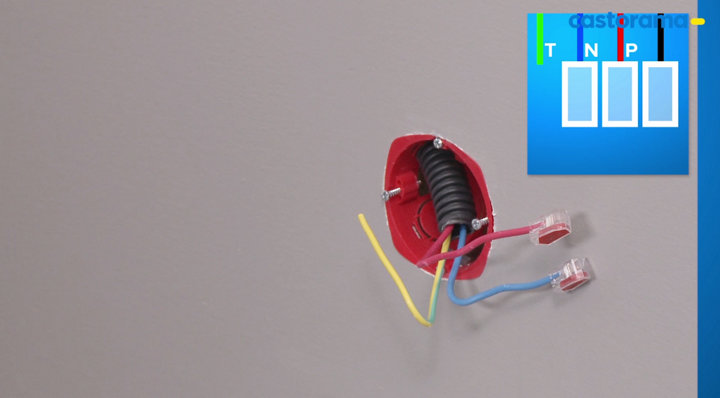

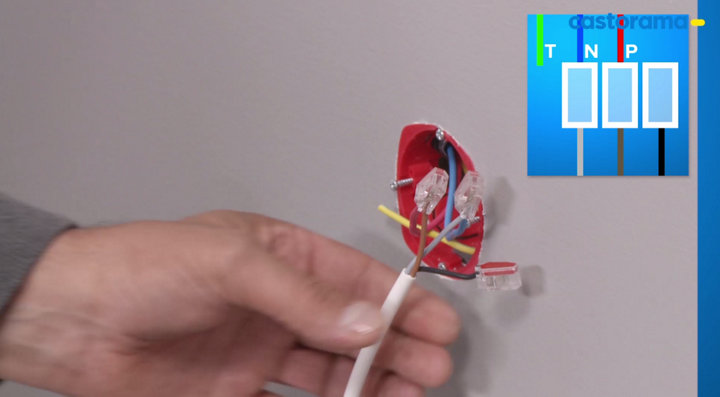

Insérez les fils de phase de la prise dans un connecteur automatique 2 entrées et faites de même pour le fil du neutre. Si un fil pilote noir est présent, raccordez-le également à un connecteur automatique 2 entrées.

Étape 3 : Raccorder l'appareil au circuit électrique

Glissez la plaque de finition autour des fils du radiateur. Insérez-les ensuite dans l'autre entrée de chaque connecteur en respectant le code couleur : rouge ou marron pour la phase, bleu ou gris pour le neutre.

Ici, il n'y a pas de fil pilote noir présent dans l'installation, nous raccordons donc le fil pilote à un connecteur automatique. Le cas échéant, raccordez le fil pilote noir du radiateur au fil pilote noir de l'installation.

Étape 3 : Raccorder l'appareil au circuit électrique

Puis, replacez les fils et les connecteurs dans le boîtier d'encastrement.

Repositionnez le cache de protection de la sortie de câble et vissez.

Étape 4 : Poser le radiateur

Étape 4 : Poser le radiateur

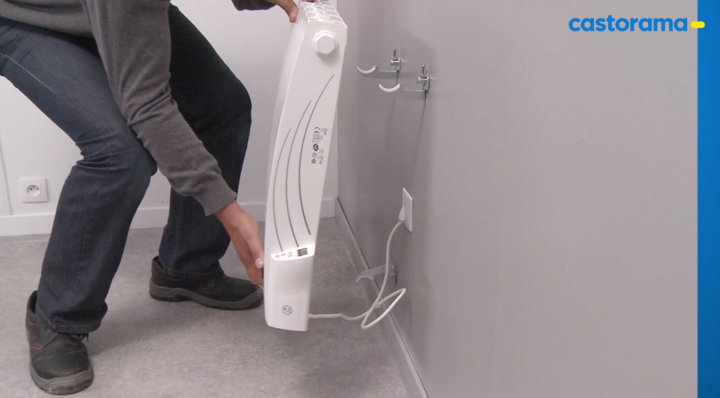

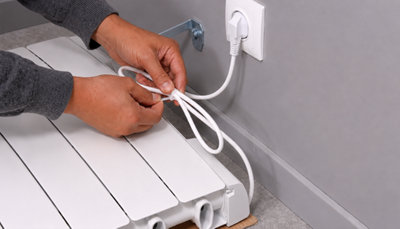

Afin que le câble d'alimentation ne soit pas visible, enroulez-le avant de poser le radiateur.

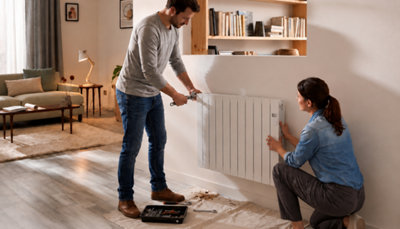

Posez ensuite l’appareil sur les supports supérieurs en le maintenant légèrement incliné. Selon le poids et la dimension de votre radiateur, faites-vous aider par une autre personne.

Étape 4 : Poser le radiateur

Ajustez la fixation du radiateur à l'aide du support bas.

Étape 4 : Poser le radiateur

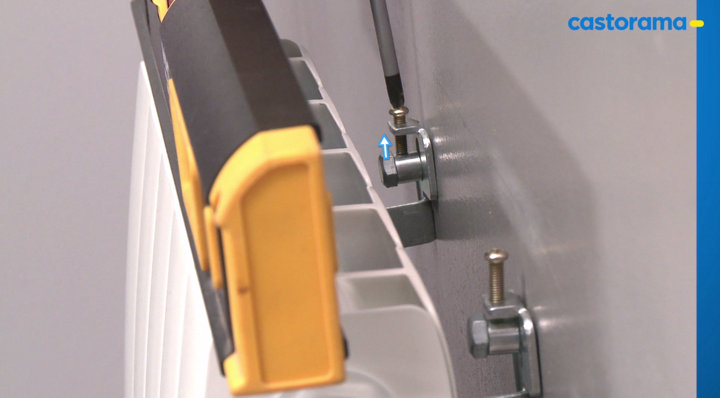

Avec un niveau à bulles, vérifiez l'horizontalité du radiateur.

Pour ajuster l'horizontalité, agissez à présent sur l'une des vis de réglage des supports supérieurs en vissant.

Étape 4 : Poser le radiateur

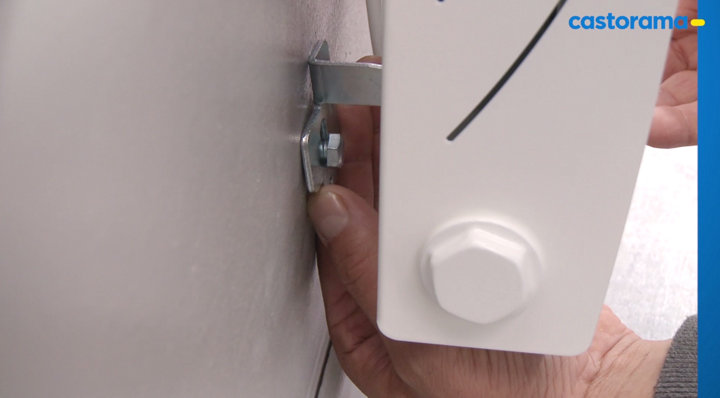

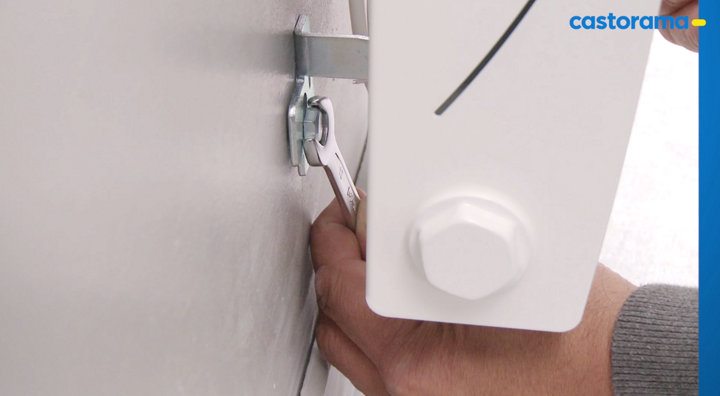

À l'aide de la clé plate, serrez la vis du support bas.

Étape 5 : Vérifier le bon fonctionnement de l'appareil

Étape 5 : Vérifier le bon fonctionnement de l'appareil

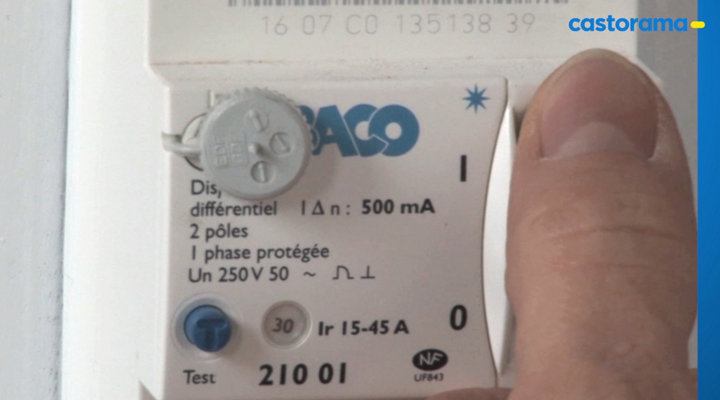

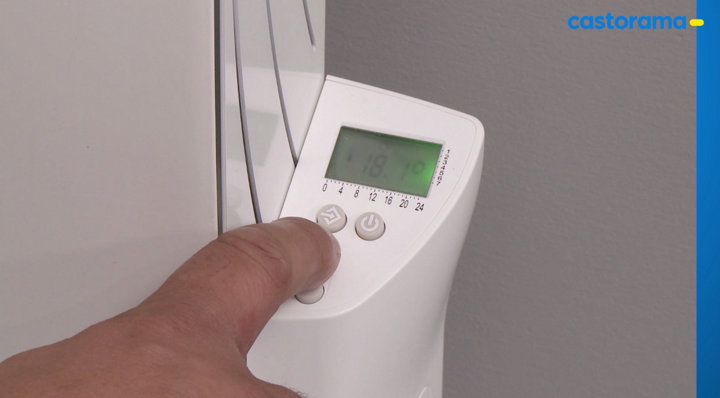

Rebranchez l'alimentation générale sur le disjoncteur principal puis allumez votre radiateur et vérifiez son fonctionnement.

Étape 5 : Vérifier le bon fonctionnement de l'appareil

Et voilà, votre radiateur électrique est maintenant posé.
