Comment enterrer une gaine électrique
Préparer l’installation de gaines enterrées
Vous avez le projet d’installer des luminaires dans le jardin ou de mettre en place des prises ou un portail motorisé ?
Ces installations s’accompagnent souvent d’un enfouissement de l’alimentation électrique pour votre protection, votre sécurité et l’esthétique de vos extérieurs. Mais pour passer des gaines sous terre, vous devez respecter des normes qui touchent notamment la profondeur, les types de câbles, le passage ou la présence d’autres conduits ou canalisations.
Du choix de l’emplacement jusqu’à la réalisation de la tranchée en passant les obligations de la norme, nous vous expliquons comment enterrer une gaine électrique.
Comment réaliser l’enfouissement de gaines électriques
Les règles et les normes pour des câbles enterrés
Avant de creuser le sol de votre jardin pour enterrer vos câbles électriques, il est important de connaître les règles et les normes pour ce type de travaux.
C’est la norme NF C 15-100 sur les installations électriques à basse tension qui détermine les règles pour enterrer des fils électriques.
À cela s’ajoutent des règles de sécurité pour une installation sans risques. La norme poursuit plusieurs objectifs :

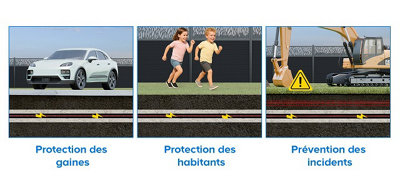

• Protection des gaines contre l’écrasement
• Garantie de la protection des habitants
• Prévention d’incidents lors de futurs travaux dans le sol
-
La profondeur des câbles électriques

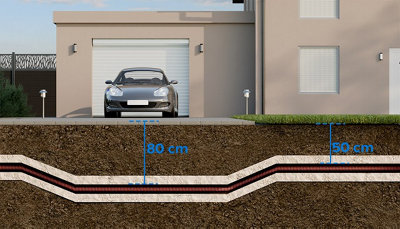

Les câbles électriques doivent se trouver au minimum à 50 cm sous le sol d’un jardin, d’une allée ou d’une voie non carrossable.
Cette profondeur est augmentée jusqu’à 85 cm sous une voie empruntée par des véhicules (voie carrossable). Cela signifie que la tranchée doit être plus profonde pour respecter cette norme.
Cette distance permet de limiter les risques liés au gel, aux racines ou à l’action d’engins mécaniques.
-
La protection des fils conducteurs
Les conducteurs adaptés à l’enfouissement doivent être constitués de fils gainés du type U1000 R2V ou U1000AR2V comprenant obligatoirement un fil de terre.

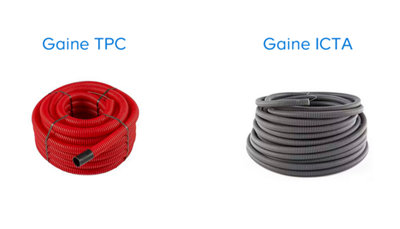

Vous devez protéger le câble dans un fourreau rouge dit TPC.
La couleur rouge de la gaine TPC identifie les courants forts et le distingue de la gaine verte pour les courants faibles (internet, téléphone, etc.) ou du jaune pour les conduits de gaz.
Si la section de votre câble le permet, vous pouvez utiliser une gaine ICTA d’un diamètre inférieur au fourreau TPC.
Certains câbles sont protégés ou armés comme les câbles isolés U1000 RGPFV ou U1000 RVFV, ils peuvent s’installer directement dans la terre.
Prévoyez un raccordement à la terre systématique de vos luminaires extérieurs ou de vos prises si les gaines sont enterrées.
-
La protection des gaines
Vos câbles et vos gaines doivent être signalés en terre par un grillage avertisseur rouge. Celui-ci doit se situer au minimum 20 cm au-dessus de vos gaines électriques et être déployé sur toute la trajectoire enterrée.
Là aussi, la couleur rouge du grillage le distingue du jaune pour les tuyaux de gaz ou du bleu pour les conduites d’eau.
-
-
La distance avec d’autres réseaux

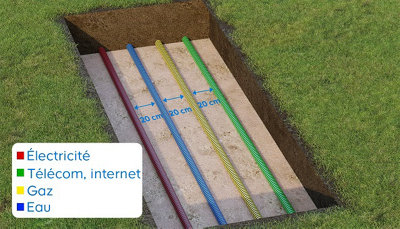

Chaque réseau doit être distant d’au moins 20 cm d’un autre conduit ou d’une autre canalisation.
Les croisements de canalisations doivent donc être organisés et préparés pour éviter une trop grande proximité.
Si vous devez réaliser plusieurs réseaux comme une alimentation de prises, de luminaire ou d’un portail, il est préférable d’utiliser des gaines distinctes et séparées.
-
Quelles sont les bonnes pratiques pour l’enfouissement de câbles électriques ?
Il est important de respecter certaines règles de sécurité pour enterrer vos gaines :
• Toujours travailler avec le courant coupé
• Ne pas réaliser de raccord directement enterré, préférez un raccordement en surface ou l’utilisation de boites de dérivation étanches.
• Utiliser également des boites étanches IP65 (ou plus), pour les raccordements extérieurs vers le logement
• Ne pas faire d’angles trop vifs pour éviter d’abimer les gaines
• Installer la gaine sur un lit de sable au fond de la tranchée pour lui éviter d’être abimée par des pierres au tassement.
• Recouvrir la gaine de sable pour amortir le tassement

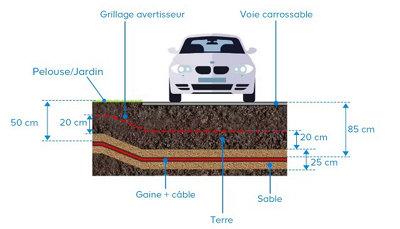

En résumé, votre câble électrique doit être installé de la manière suivant pour une voie carrossable et pour un jardin :
Enterrer des gaines électriques pour des luminaires : les étapes
Préparer un plan de l’alimentation
Prenons pour exemple l’installation de câbles électriques pour l’alimentation de luminaires dans le jardin. En premier lieu, déterminez les emplacements des différentes sources lumineuses qui ne fonctionnent pas en autonomie.

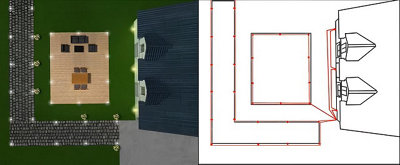

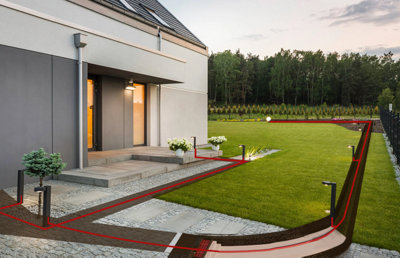

Puis tracez un plan de votre jardin en positionnant les emplacements des tranchées nécessaires pour relier chaque luminaire au tableau du logement.
Pour alimenter les éclairages en bordure de la maison, vous pouvez choisir d’ajouter des gaines enterrées ou de traverser les murs. Cela dépendra du type de terrain que vous devez creuser.
Attention, assurez-vous qu’il n’y a pas de canalisations qui passent sur le chemin de vos futures tranchées en utilisant un détecteur ou en vous référant aux plans de votre maison.
Il est conseillé de conserver ce plan dans vos archives afin de pouvoir vous y référer en cas de travaux ultérieurs.
Quel est le matériel nécéssaire pour l’enfouissement des gaines ?
Pour effectuer vos travaux, vous aurez besoin du matériel et des fournitures suivants :
-
Une dame
-
Du grillage avertisseur rouge
-
Prévoyez un adhésif pour obturer les extrémités des gaines et éviter à l’eau de pénétrer
Dans le cas d'une longue tranchée à creuser, optez pour la location d'une mini-pelle : assez facile à manier, elle vous fera économiser beaucoup de temps et de sueur.
Notre service de location de matériel en partenariat avec Loxam est à votre disposition.
Marquer l’emplacement au sol
À l’aide de votre plan, d’un mètre et du traceur de chantier, marquez sur le sol l’emplacement de vos futures tranchées.
Matérialisez les différents circuits et les points d’installation de boites de dérivations, le cas échéant.
Pour une gaine simple, prévoyez de creuser une tranchée de 30 cm de large minimum (au fond).
Enfouissement de votre gaine électrique
Notre vidéo vous résume comment organiser votre tranchée pour enfouir une gaine à une profondeur minimum de 50 cm dans un jardin :

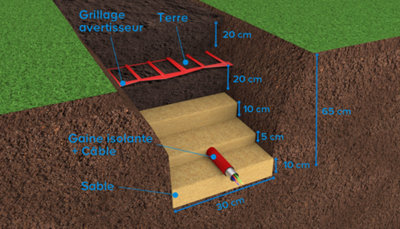

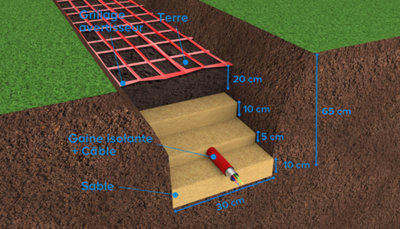

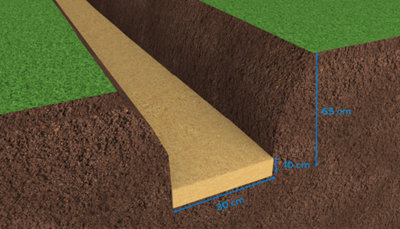

Sur votre tracé, creusez une tranchée d’au moins 65 cm de profond avec une largeur de 30 cm.
Sur le fond, déposez un lit de sable que vous étalez au râteau.
La première couche doit faire 10 cm d’épaisseur.
Déposez votre câble et sa gaine sur cette couche et enfouissez-les dans une épaisseur de sable d’environ 5 cm.
Laissez dépasser assez de gaines en surface pour réaliser vos futurs branchements.
Vérifiez qu’elle sera bien à plus de 50 cm de profond avant de poursuivre.
Puis, recouvrez le tout d’une nouvelle couche de sable d’environ 10 cm.
Ensuite, ajoutez une couche de votre terre de remblais sur une épaisseur comprise entre 20 et 30 cm.
Tasser votre terre avec la dame.
Par-dessus, déroulez le grillage avertisseur sur toute la longueur de la tranchée.
Terminez en remblayant votre tranchée avec la terre de rapport.
Tassez avec la dame. Bouchez les extrémités des gaines avec un adhésif jusqu’à la réalisation de vos branchements.
Vos gaines sont enterrées et seront raccordées à votre logement au travers de boites de dérivation étanches.
Il ne vous reste qu’à choisir les luminaires les plus adaptés à vos envies.
Pour vous aider, suivez nos conseils pour choisir un éclairage extérieur.
Nos conseillers en magasin se tiennent à votre disposition pour répondre à toutes vos questions concernant le choix et l'installation de vos éclairages extérieurs.
