Comment installer une suspension

Comment poser une suspension et un variateur de lumière ?

L’éclairage par le plafond peut se décliner de multiples manières, des spots encastrables aux plafonniers en passant par une grande variété de suspensions. Il existe également un mode d’installation différent selon que vous choisissiez des guirlandes, des rubans, des réglettes, des projecteurs ou des spots.
Parmi les luminaires les plus utilisés dans la maison, la suspension au plafond est un éclairage qui peut modifier l’ambiance et apporter une touche de décoration.

Dans notre guide, nous vous expliquons comment installer une suspension au plafond en remplacement d’un ancien luminaire. Nous vous donnons également des conseils sur l’association d’un variateur de lumière et la technique pour installer des suspensions avec un boîtier DCL.

Comment installer une suspension

Comment installer une suspension au plafond ?

Quelles sont les étapes d'installation ?

Pour installer une suspension électrique en remplacement d’un ancien luminaire, il suffit de quelques outils et d’un peu d’organisation.

Notre guide vous explique comment réussir l’installation de votre suspension en 4 étapes :

1.    Installation de la fixation au plafond
2.    Préparer la monture de la suspension
3.    Installer la monture
4.    Poser la suspension

Pour votre sécurité

Avant toute intervention sur une installation électrique, coupez l’alimentation au compteur général.

Luminaire en bambou au dessus d'une table de salon avec baie vitrée sur jardin.

 - Outils et fournitures nécessaires

Pour fixer la suspension au plafond et connecter les fils, vous aurez besoin des outils suivants :

Pour installer la suspension, vous aurez également besoin des fournitures suivantes :



Important

Vous devez impérativement respecter la puissance maximale de l’ampoule LED précisée sur la monture électrique.

Sécurité

Pensez à vous équiper des protections adaptées à ce type de travaux (lunettes, gants, etc.)

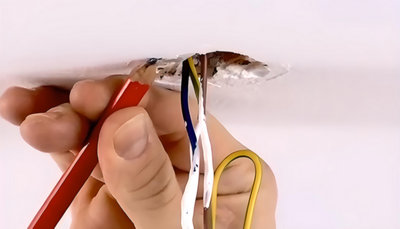

personne qui marque un point sur plafond percé où dépassent plusieurs fils électriques.

 - Installation du crochet de fixation

Coupez l’alimentation électrique.

Repérez l’origine des fils d’alimentation de l’ancien luminaire.

Marquez le repère de la fixation du crochet, le plus près possible des fils. Ainsi il pourra être masqué par le cache-fils de la monture électrique.

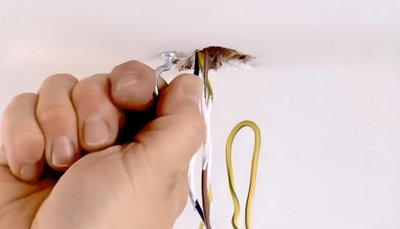

personne qui fixe crochet métallique à un plafond percé avec plusieurs fils électriques.

Percez sur votre repère avec la perceuse et un foret au diamètre de la cheville.

Insérez la cheville en vous aidant d’un marteau si nécessaire, puis vissez le crochet de fixation dans la cheville en le serrant au maximum.

Personne qui enfile un cache-fils dans le câble de la monture.

- Préparation de la monture électrique

Commencez par enfiler le cache-fils dans le câble de la monture.

Glissez ensuite le câble dans les 2 trous de l’accroche.

C’est cet accessoire qui permet de réduire la tension sur les fils et de régler la hauteur de la suspension."

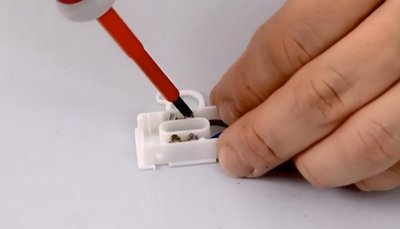

Personne qui serre avec un tourne vis les connexions.

Ensuite, dénudez les fils électriques et ouvrez le boîtier de raccordement fourni avec la monture.

Raccordez chaque fil sur la borne de connexion correspondante et serrez avec le tournevis, puis desserrez les bornes destinées à accueillir les fils sortant du plafond.

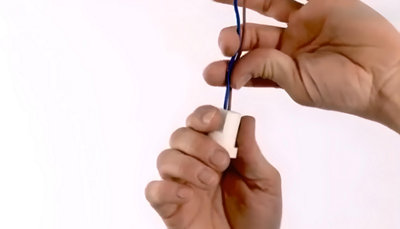

Personne qui détache la douille des fils.

- Installation de la monture de suspension

Commencez par enlever l’ancienne ampoule en dévissant le culot, puis démonter la douille de l’ancien éclairage soit en dévissant les bornes soit en maintenant et tirant fermement sur les fils.

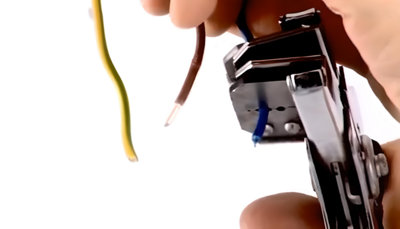

Personne qui coupe les fils électriques.

Si les fils d’alimentation semblent trop longs, vous pouvez les raccourcir à la pince coupante.

Vous devez ensuite dénuder chaque fil électrique sur une longueur de 10 mm.

Si le câble d’origine comporte un fil de terre alors que votre suspension n’en a pas besoin, vous pouvez soit le replier simplement dans le plafond soit le relier à un connecteur.

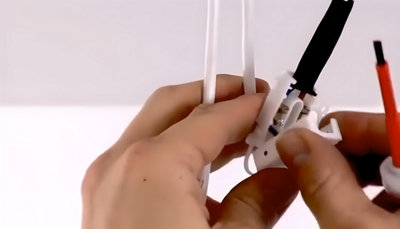

Personne qui ferme le boitier raccordé aux fils électriques

Ensuite, accrochez la monture au crochet et glissez les fils d’alimentation dans la gaine de protection fournie.

Branchez les fils sur les bornes du connecteur en respectant la couleur de fil de la suspension.

Serrez les vis des bornes et glissez la base de la gaine dans le boîtier de connexion.

Enfin, fermez la boîte en la clipsant.

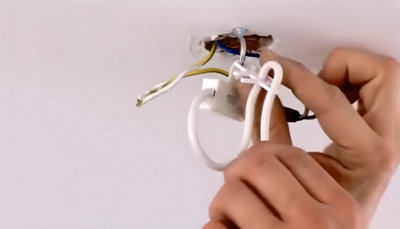

Personne qui accroche le boitier sur le crochet de fixation au plafond

Accrochez le boîtier sur le crochet de fixation puis réglez la longueur de fil de votre suspension.

Pour cela, faites glisser du câble dans le premier trou de l’attache et tirer ce bout de câble libéré dans le second trou.
Ceci permet d’augmenter la hauteur de votre luminaire ou de la diminuer de quelques centimètres.

Attention, le câble en trop ne doit pas être trop long au risque de ne pas disparaitre dans le cache-fils de la monture.

Personne qui remonte le cache-fil jusqu'en haut.

Enfin, remontez le cache-fil jusqu’au plafond de manière à ce qu’il recouvre le crochet de fixation et le branchement.

Certaines suspensions disposent d’un petit écrou de serrage en plastique qui maintient le cache-fils dans cette position sans risque de le voir redescendre.

Il se serre généralement avec petit tournevis ou une clé 6 pans.

Luminaire suspendu blanc avec des cercles rouge et gris.

- Installation de la suspension

Pour installer le tambour sur la monture électrique, glissez-le sur la douille, puis vissez la bague de blocage en serrant à la main et en maintenant la suspension.

Placez l’ampoule LED dans le culot de la douille et vissez-la.

Enfin, remettez en marche l’alimentation électrique.

Votre suspension est installée.

Comment installer une suspension avec un boîtier DCL ?

Dans les logements neufs, l’installation de l’éclairage au plafond est anticipée avec un boîtier DCL (hors spots encastrables) qui permet un raccordement automatique et sécurisé. Les éclairages sont ainsi alimentés par un système standard qui limite l’utilisation de connecteurs ou dominos. Le boîtier DCL est même souvent muni d’un crochet qui permet d’accrocher la suspension.

Dans ce cas, il y a 2 possibilités :

Brachement fiche DCL au plafond

•    Votre suspension dispose d’une fiche DCL

Vous n’avez qu’à la brancher simplement sans manipulation électrique.

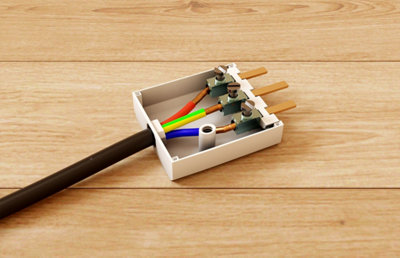

Fiche DCL ouverte avec les fils de rouge, bleu et vert connectés.

•    Votre luminaire ne dispose pas d’une fiche DCL

La majorité des suspensions ne disposent pas de fiches DCL pour être connectées automatiquement. Vous devez alors relier les fils du luminaire à une fiche DCL pour la brancher sur le boîtier du plafond.

L’opération est simple, car il suffit d’ouvrir la fiche puis de relier les fils sur les connecteurs et de refermer la fiche. Pour la suite, vous procédez comme pour l’exemple vidéo et l’installation du tambour et du cache-fils.

Quelle hauteur pour une suspension au plafond ?

Les suspensions sont des luminaires réservés à des pièces avec un plafond assez haut afin de garantir l’harmonie et l’esthétique de votre éclairage. Pour un plafond plus bas, il est préférable d’opter pour un plafonnier directement fixé au plafond et pas suspendu.

La règle de hauteur dépend du type de pièce dans laquelle vous installez vos suspensions et de l’éclairage souhaité. Pour garder l’intérêt de la suspension, vous devez quand même conserver entre 30 et 40 cm entre le bas du luminaire et le plafond. Pour une pièce de 2.5 m de haut la position standard est à 2.15m.

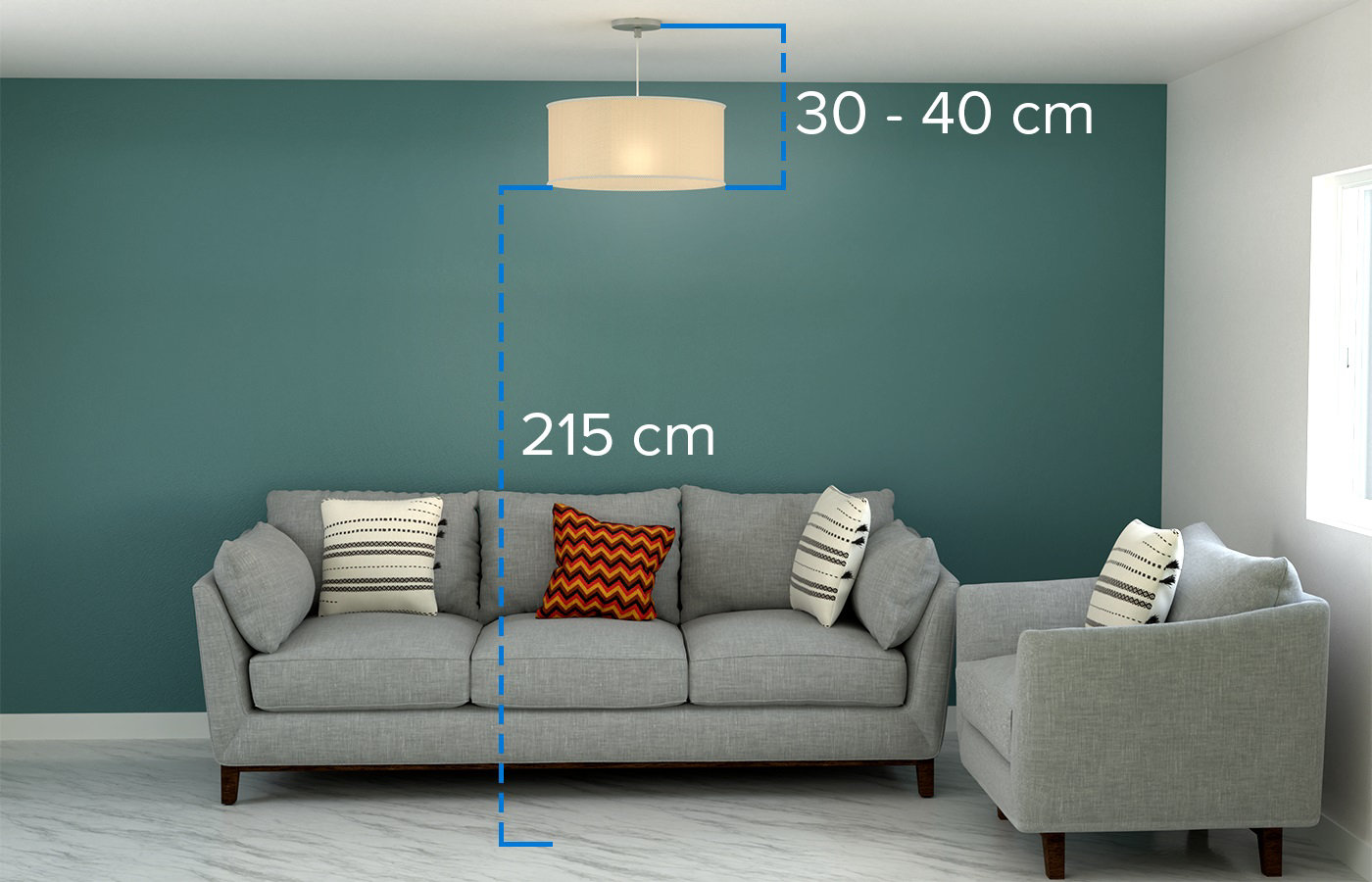

Schéma dans un salon des dimensions pour l'emplacement du luminaire.

•    Dans la cuisine

Dans une cuisine, vous pouvez installer votre éclairage au-dessus du coin repas ou dans une partie libre. Dans une zone de circulation, la hauteur peut varier avec un minimum de 180 cm, idéalement à  215 cm.

Au-dessus de la table de la cuisine, vous pouvez créer un éclairage plus intime en descendant votre suspension jusqu’à 160 cm. Ne réduisez pas la distance entre la table et le luminaire à moins de 70 cm au risque de le cogner en passant des plats ou des couverts.

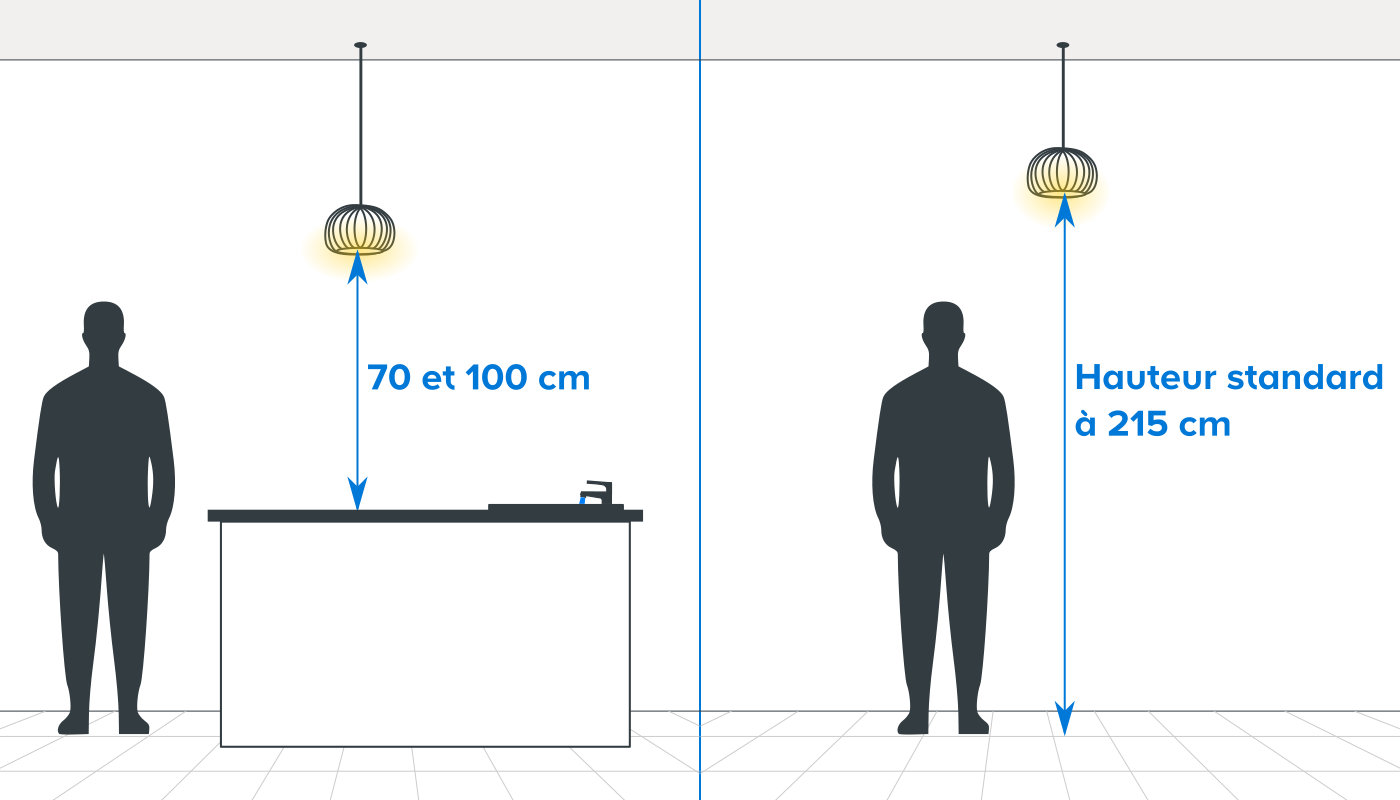

Schéma hauteur luminaire en fonction du plan de travail et standard

•    Dans la salle à manger

Dans la salle à manger, vous pouvez respecter les mêmes règles que dans la cuisine avec la possibilité de pouvoir augmenter le nombre d’éclairages et de pouvoir varier les hauteurs pour un effet différent.

•    Dans un salon

Dans un salon, vous avez également 2 possibilités. Au centre du salon, sur une zone de passage préférez un éclairage à environ 2 m au-dessus du sol. Si vous souhaitez installer plusieurs suspensions, vous pouvez jouer avec différentes hauteurs entre 190 et 215 cm.
Dans un angle ou au-dessus d’un canapé, vous pouvez abaisser le luminaire pour focaliser l’éclairage sans le risque de vous cogner la tête.

Salon avec 2 luminaires bambou suspendu.

Dans les autres pièces (couloirs, entrées, chambres), respectez la hauteur minimum de 190 cm pour bénéficier d’un bon éclairage et éviter de vous cogner.
Évidemment si les usagers du salon ou de la cuisine mesurent plus de 1,90 m, augmentez la hauteur ou passez aux plafonniers voire aux spots encastrables.

Comment installer un variateur de lumière ?

Vous avez envie de pouvoir adapter l’intensité de l’éclairage selon l’activité du moment ? Équipez-vous d’un variateur de lumière. Il vous permettra de choisir en fonction de vos envies entre une lumière vive et intense ou une ambiance tamisée, plus discrète.

Découvrez comment installer un variateur de lumière en 2 étapes :

1.    Préparer le variateur
2.    Poser le variateur

Pour votre sécurité

Avant toute intervention sur une installation électrique, coupez l’alimentation au compteur général.

 - Outils et fournitures

Pour installer le variateur de lumière, vous aurez besoin des éléments suivants :

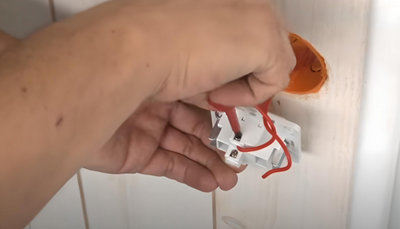

Personne qui désserre le cache avec un tournevis

 - Préparer le variateur

Après avoir coupé l’alimentation électrique, ôtez le cache de l’interrupteur existant à l’aide du tournevis.

Desserrez les vis de fixation du socle avant de le retirer délicatement du boîtier encastré. Puis dévissez les fils sur les bornes de l’interrupteur afin de l’enlever.

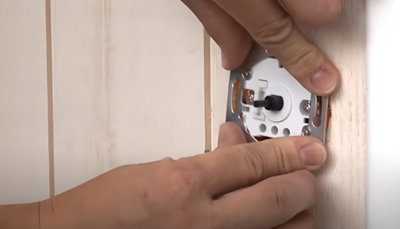

Personne qui insère le variateur dans le mur

 - Installation du variateur

Raccordez les fils d’alimentation sur le variateur en respectant les indications du fabricant.

Serrez les bornes avec le tournevis avant d’installer le socle du variateur sur la boîte encastrée. Enfin, serrez les vis de fixation.

Personne qui fixe le variateur en serrant l'écrou.

Clipsez les différentes parties du cache sur le variateur avant de placer l’écrou sur la vis.

Serrez l’écrou avec la clé plate sans forcer.

Vérifiez l’aplomb et l’horizontalité du variateur à l’aide du niveau avant de terminer le serrage.

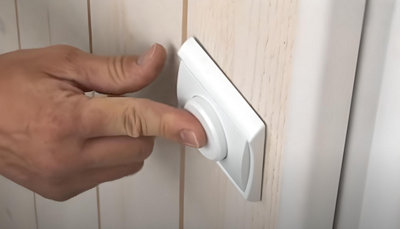

Personne qui teste le variateur.

Placez ensuite le bouton de commande sur votre module, puis rétablissez l’alimentation électrique et profitez d’une lumière variable en fonction de vos envies.

Notez que pour bénéficier d’une variation de lumière vous devez équiper vos éclairages d’ampoules LED dimmables.

Les ampoules dimmables sont les seules capables de varier d’intensité à la commande d’un variateur.

Le variateur de lumière peut aussi s’adapter aux appliques, aux guirlandes, aux spots ou aux projecteurs à condition d’y associer les bonnes ampoules.

Vous pouvez même installer des variateurs pour les suspensions extérieures sous la véranda ou sur des réglettes LED au-dessus de la terrasse.

Les suspensions connectées : gérez votre éclairage à distance

Image en 3 parties commande luminaire par téléphone, télécommande et vocal

Il est possible de profiter d’éclairages ou de suspensions commandables à distance grâce aux ampoules connectées.

Les objets connectés comme les ampoules offrent la possibilité de modifier l’intensité de l’éclairage ou d’éteindre votre suspension sans vous lever du canapé et sans un système domotique avancé.

L’ampoule utilise le système wifi pour dialoguer avec une application dédiée sur votre smartphone ou avec une télécommande.

L’installation est très simple : remplacez les ampoules de vos suspensions par des ampoules connectées, puis téléchargez l’application du fabricant. Suivez les indications pour appairer vos luminaires connectés. Une fois l’appairage réalisé, vous pouvez commander l’éclairage de vos suspensions à partir de votre smartphone ou de votre tablette.

Salon avec luminaire connecté commandé par wifi avec téléphone

Suspensions, plafonniers, projecteurs, rubans, réglettes, tubes néons, etc. le choix des éclairages intérieurs dépend de nombreux critères. D’autant plus que vous pouvez les marier avec des appliques murales pour une décoration et une ambiance parfaite. Pour vous aider à associer votre suspension avec d’autres éclairages, n'hésitez pas à suivre nos conseils.

Pour toutes vos questions sur les luminaires, nos experts en magasin sont à votre écoute et vous accompagnent dans vos projets.
