Comment raccorder un tableau électrique précâblé
Poser et raccorder un tableau électrique précâblé

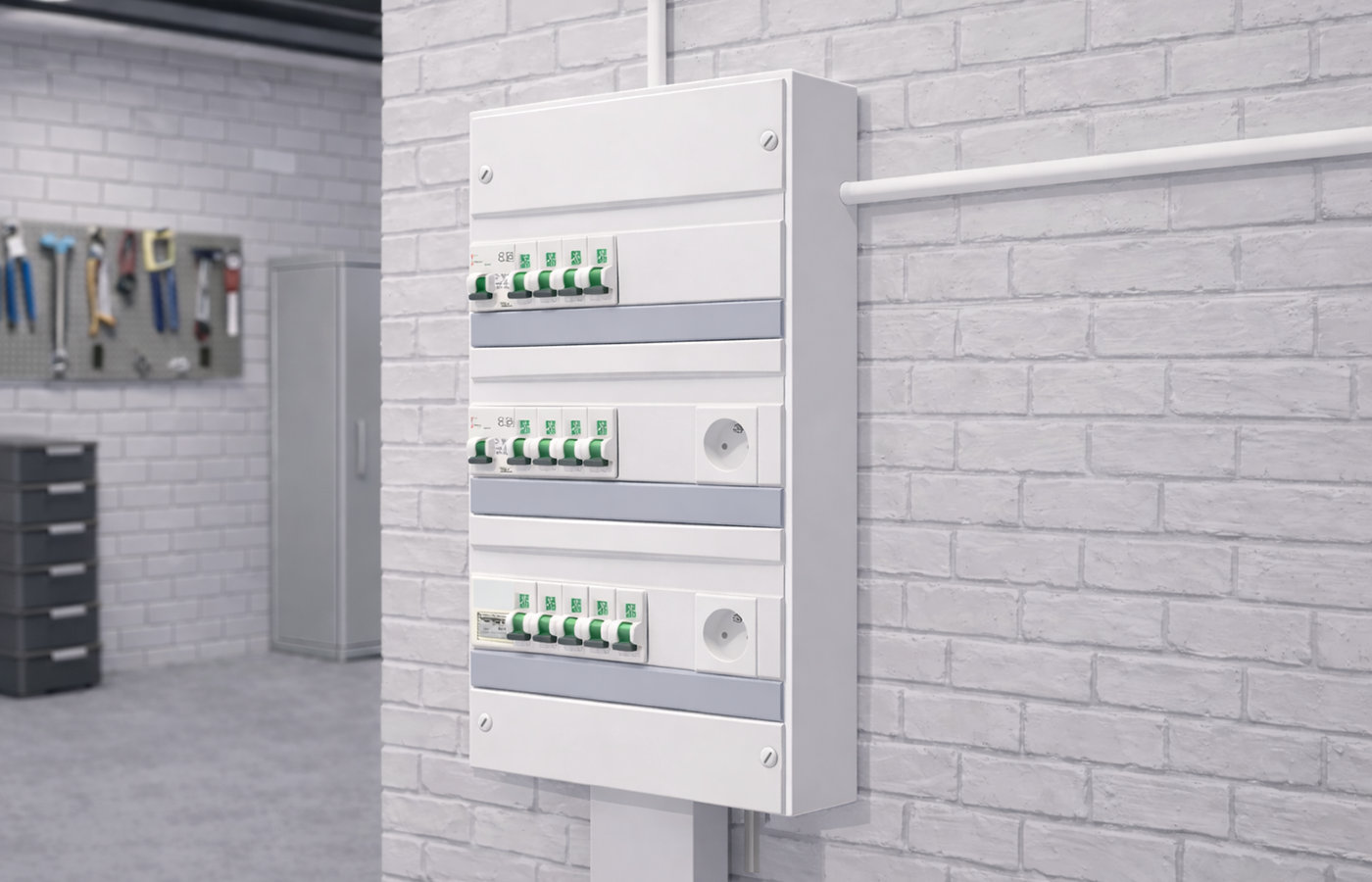

Véritable cerveau de l'installation électrique de votre domicile, le tableau électrique assure le contrôle et la protection de tous les circuits qui forment le réseau de votre logement. Réseau, qui permet d'alimenter toutes les pièces et les éléments qui en ont besoin de façon pleinement sécurisée.
Dans le tableau électrique précâblé, des barrettes en cuivre recouvertes de caches plastifiés et des "peignes " remplacent les "ponts" en câbles que l'on trouvait dans l’ancien tableau de répartition. Ce nouveau câblage est donc conforme à la norme NF C-15 100.
Cette fiche va vous permettre de poser et de raccorder vous-même votre tableau électrique précâblé en respectant toutes les mesures nécessaires.
La norme NF C 15-100
Avant de vous lancer dans la pose et le raccordement de votre tableau électrique précâblé, vous devez prendre connaissance de la norme NF C 15-100.
C'est elle en effet qui édicte les mesures à respecter afin d'installer votre équipement de façon conforme et sécurisée.
Les emplacements
Le tableau électrique comporte des emplacements dans lesquels viennent prendre place les modules de protection tels que les interrupteurs différentiels (pour la protection des personnes), le parafoudre (pour la protection contre la foudre) ou les disjoncteurs (pour la protection des circuits).
Afin de respecter la norme, il convient de laisser libre 20% de ces emplacements qui pourront ainsi permettre d'installer de nouveaux dispositifs dans le futur, comme de nouvelles prises de courant ou bien des branchements pour de nouveaux appareils ménagers.
Veillez cependant à ne laisser aucune ligne du tableau vide.
Gaine et espaces techniques
On désigne la gaine technique du logement par les initiales GTL, et l'espace technique du logement par les lettres ETEL.
C'est dans l'espace technique que va se trouver la gaine technique ainsi que les éléments qui la composent. L'ETEL doit respecter certaines normes en termes de mesures :
-
remplir l'espace entre le sol et le plafond.
-

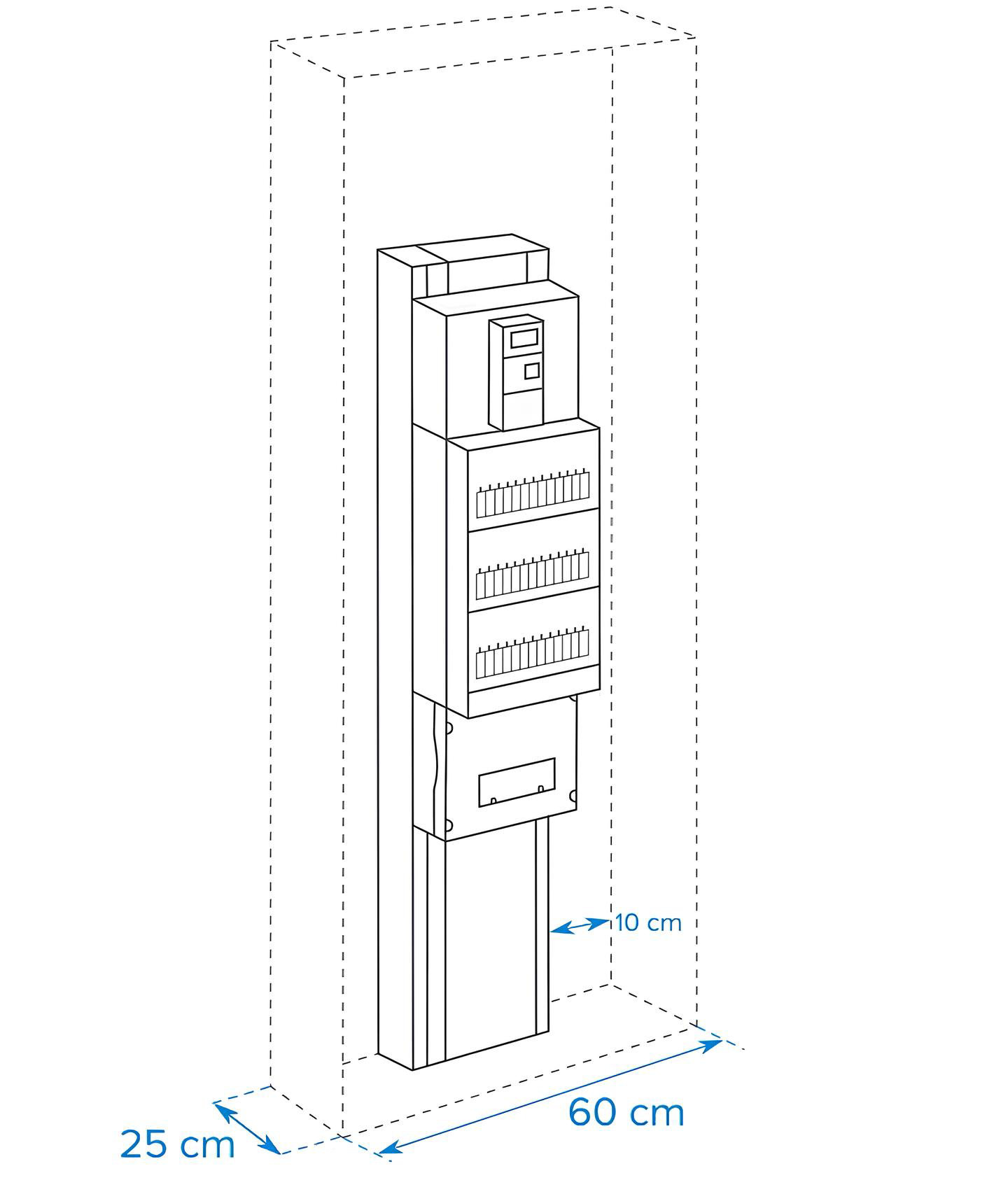

avoir des dimensions au sol minimales de 60 cm x 25 cm
-
avoir une largeur égale à celle de la gaine + 10 cm

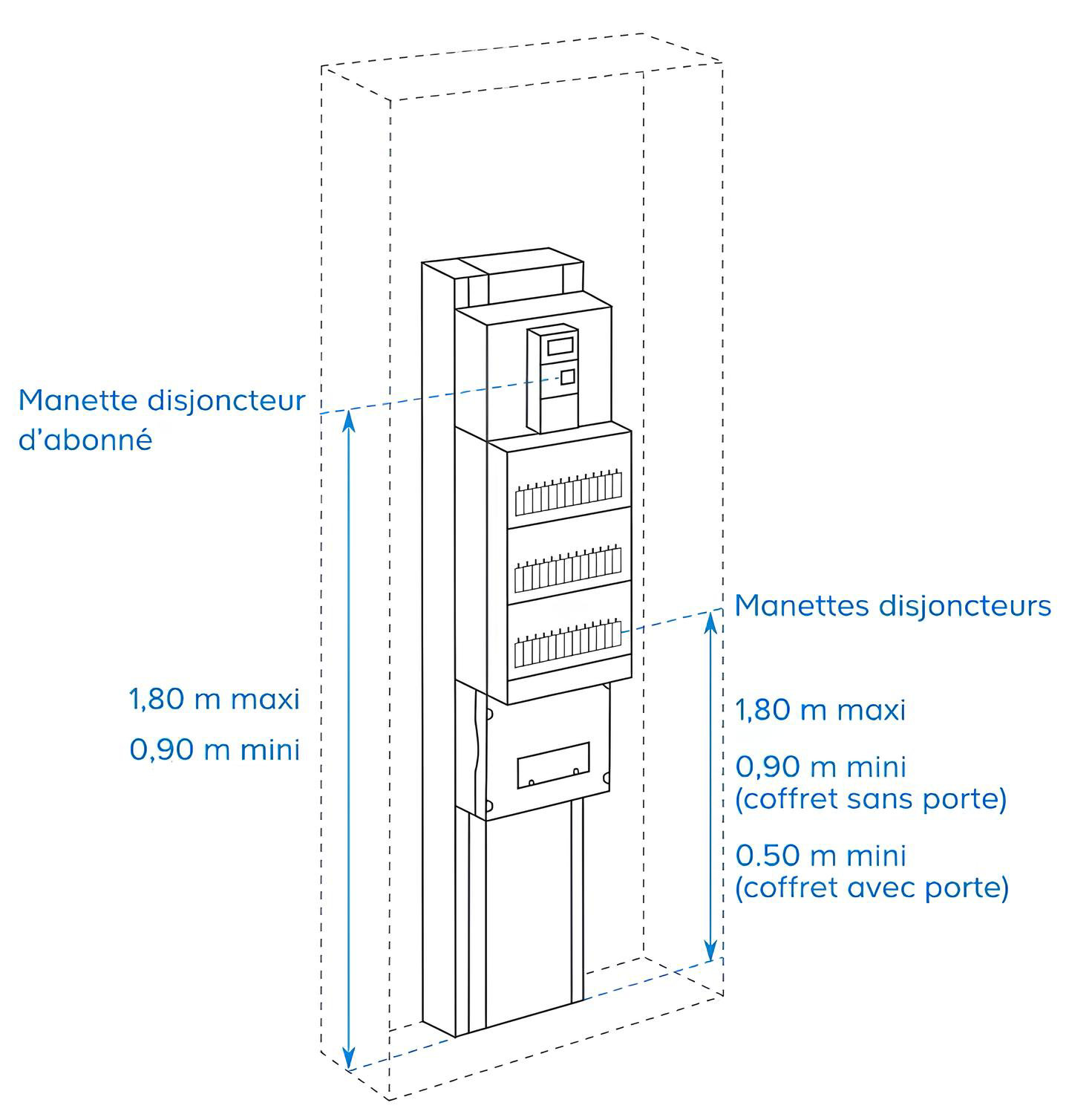

Hauteur des manettes des disjoncteurs
Les manettes des disjoncteurs divisionnaires doivent êtres positionnées :
-
pour un coffret avec porte : au moins à 0,50 m du sol.
-
pour un coffret sans porte : au moins à 1,80 m du sol.
Hauteur de la manette du disjoncteur d'abonné
Également appelée dispositif de coupure d'urgence, la manette du disjoncteur d'abonné doit se trouver entre 0,90 m et 1,80 m du sol.
La pose du tableau électrique précâblé
Les indispensables
Un certain nombre d'outils vont vous être nécessaires afin de poser et de raccorder votre tableau électrique précâblé dans de bonnes conditions. Ainsi, vous aurez besoin de :
Le tableau de répartition

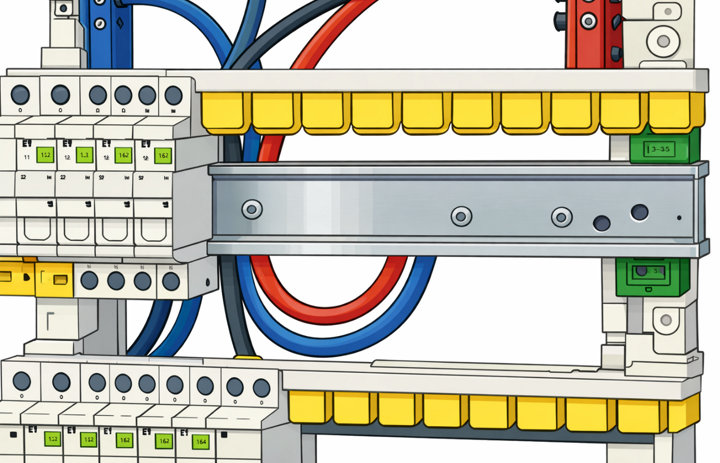

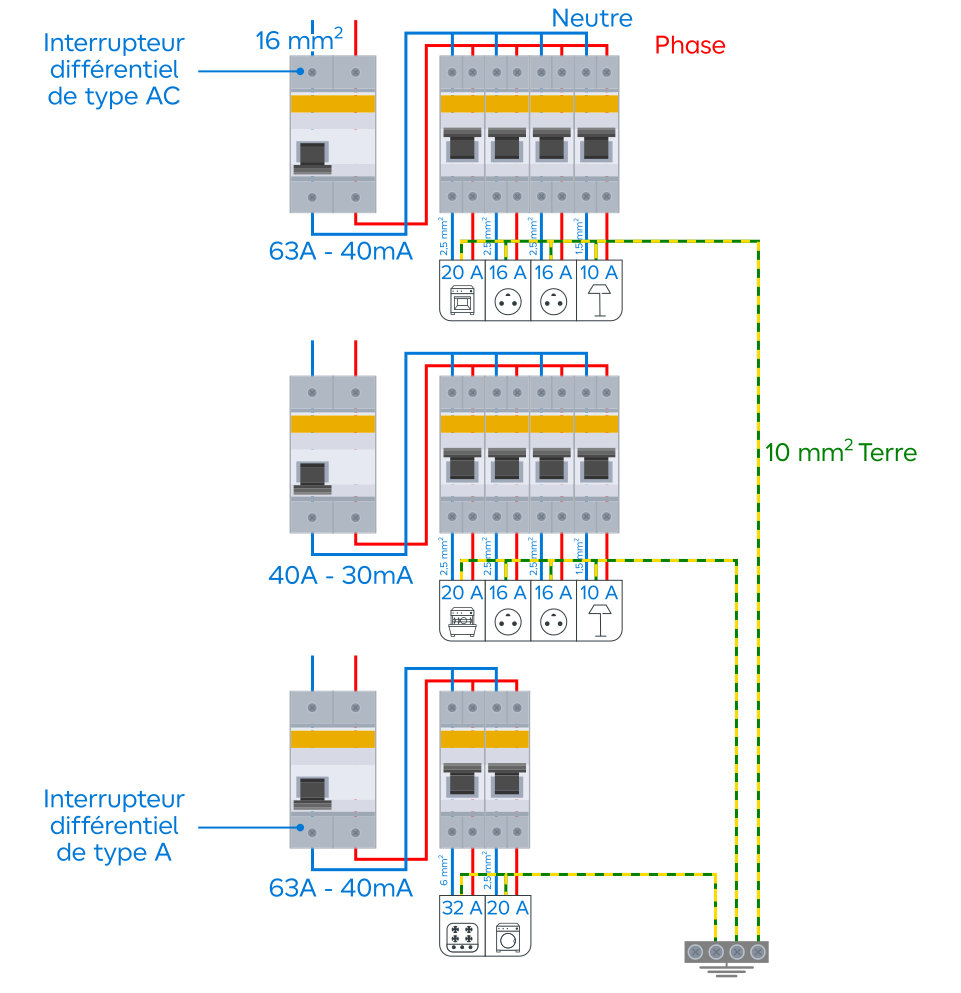

Sur ce schéma, on trouve sur la barre du haut un interrupteur différentiel de type AC.
Il correspond aux circuits qui alimentent l'éclairage et les prises de courant (réf 40 A-30 mA).
Sur la barre du bas, on trouve un interrupteur différentiel de type A qui correspond aux circuits spécialisés (réf 40 A-30 mA).
Un fil neutre de couleur bleue et un fil de phase de couleur rouge assurent l'alimentation des circuits.
Un fil bicolore jaune et vert les relie tous au collecteur de terre. C'est l'ampérage des circuits qui conditionne le diamètre des différents câbles.
Nous allons maintenant voir comment procéder à la pose du tableau électrique précâblé étape par étape.

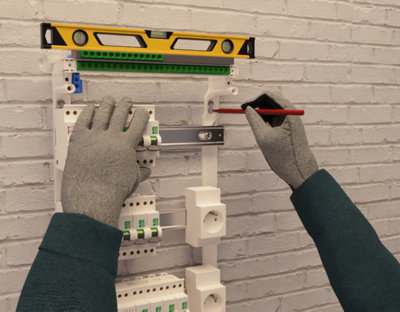

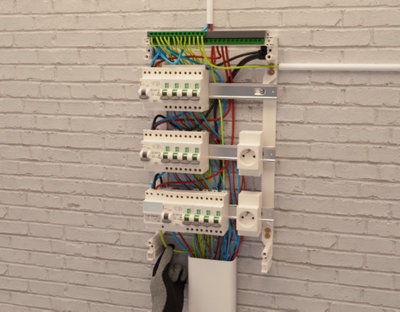

La fixation au mur
Commencez par ôter le couvercle du tableau électrique.
Placez ensuite son squelette contre le mur et dessinez au crayon ses quatre points de fixation.
Utilisez un niveau pour une pose bien droite. Veillez à bien respecter les mesures indiquées dans la partie réservée à la Norme N FC 15-100.

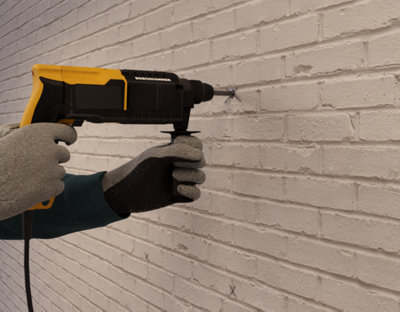

Choisissez un foret adapté au matériau qui constitue votre mur.
Percez ensuite à l'emplacement des trous que vous avez précédemment dessinés.
Placez les chevilles puis vissez le squelette du tableau électrique.
Veillez à ce que la fixation soit bien solide.
L'alimentation des interrupteurs différentiels

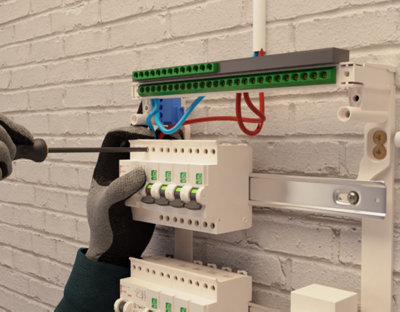

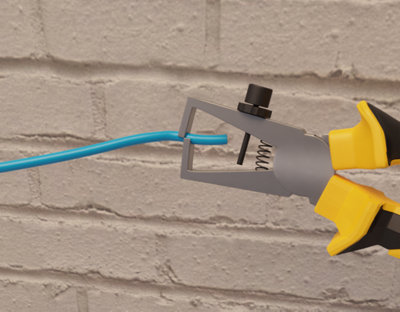

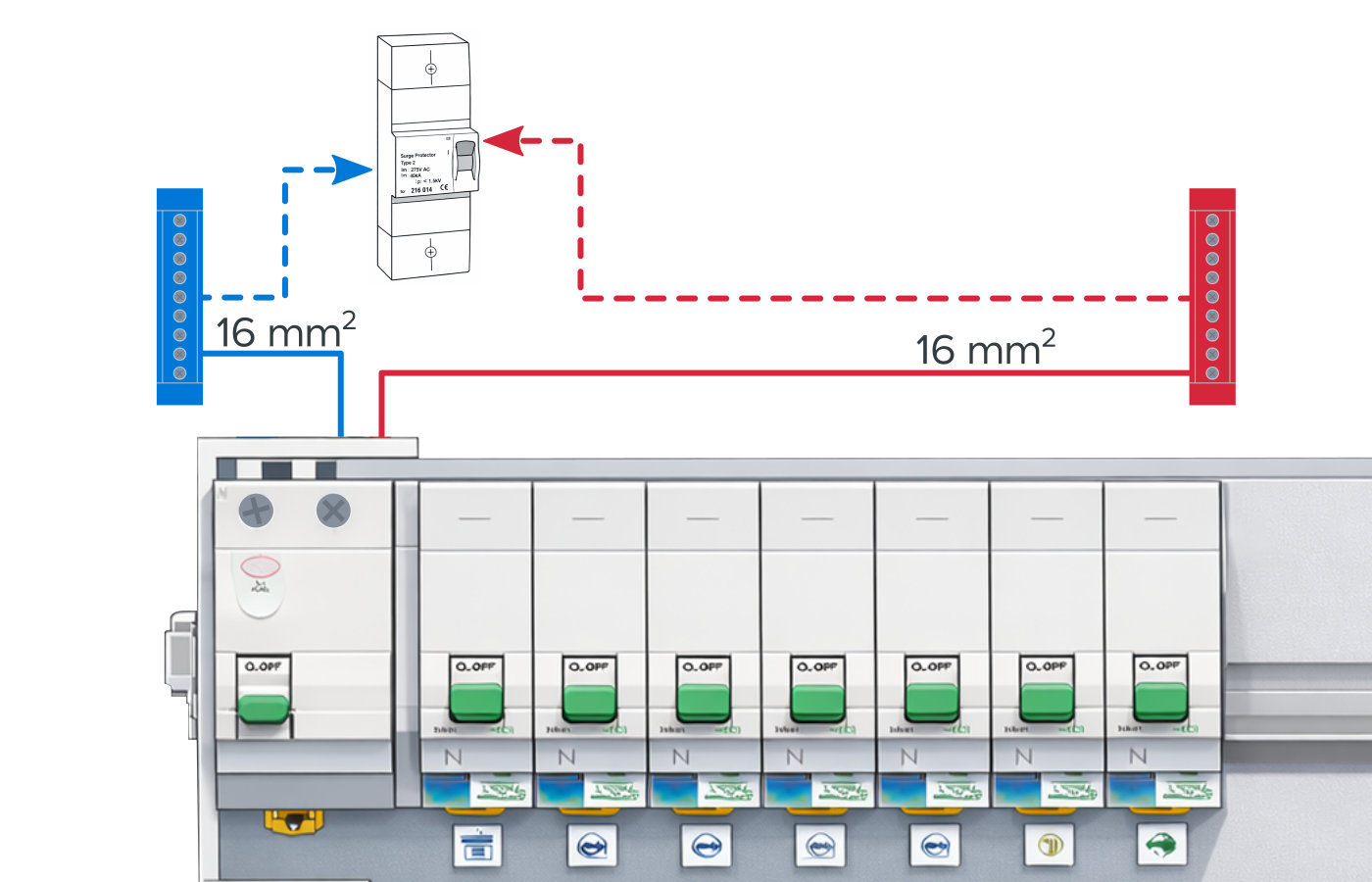

À l'aide d'une pince à dénuder, dénudez les câbles de 10 mm² grâce auxquels les deux interrupteurs différentiels de 40 A-30 mA, situés sur chaque barre, vont être alimentés.

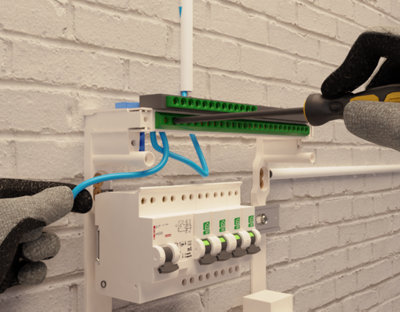

Raccordez ensuite le câble dénudé (neutre sur la photo) au bornier de gauche, à l'aide d'un tournevis cruciforme gros format.

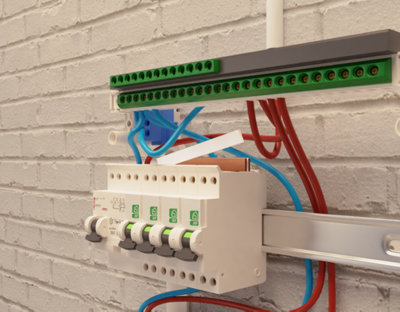

Maintenant que vous avez alimenté le bornier des neutres, reliez-le à l’un des interrupteurs différentiels.
Utilisez pour cela un câble de même section.

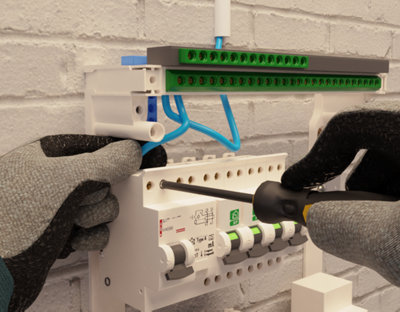

Dénudez le câble à l'extrémité puis positionnez-le dans le logement situé à gauche du disjoncteur.
Serrez fortement avec le tournevis.

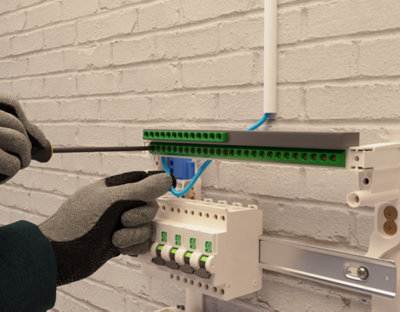

Vous allez à présent répéter les mêmes étapes mais cette fois avec le fil de phase rouge.
Vous allez donc utiliser le bornier de droite ainsi que le logement situé à droite du disjoncteur.
De la même manière, vous allez ensuite réaliser l'alimentation de l'interrupteur différentiel.
Celui-ci, qui correspond aux circuits spécialisés, se trouve sur la barre du bas.
L'alimentation des disjoncteurs divisionnaires
Qu’est-ce que c’est ?

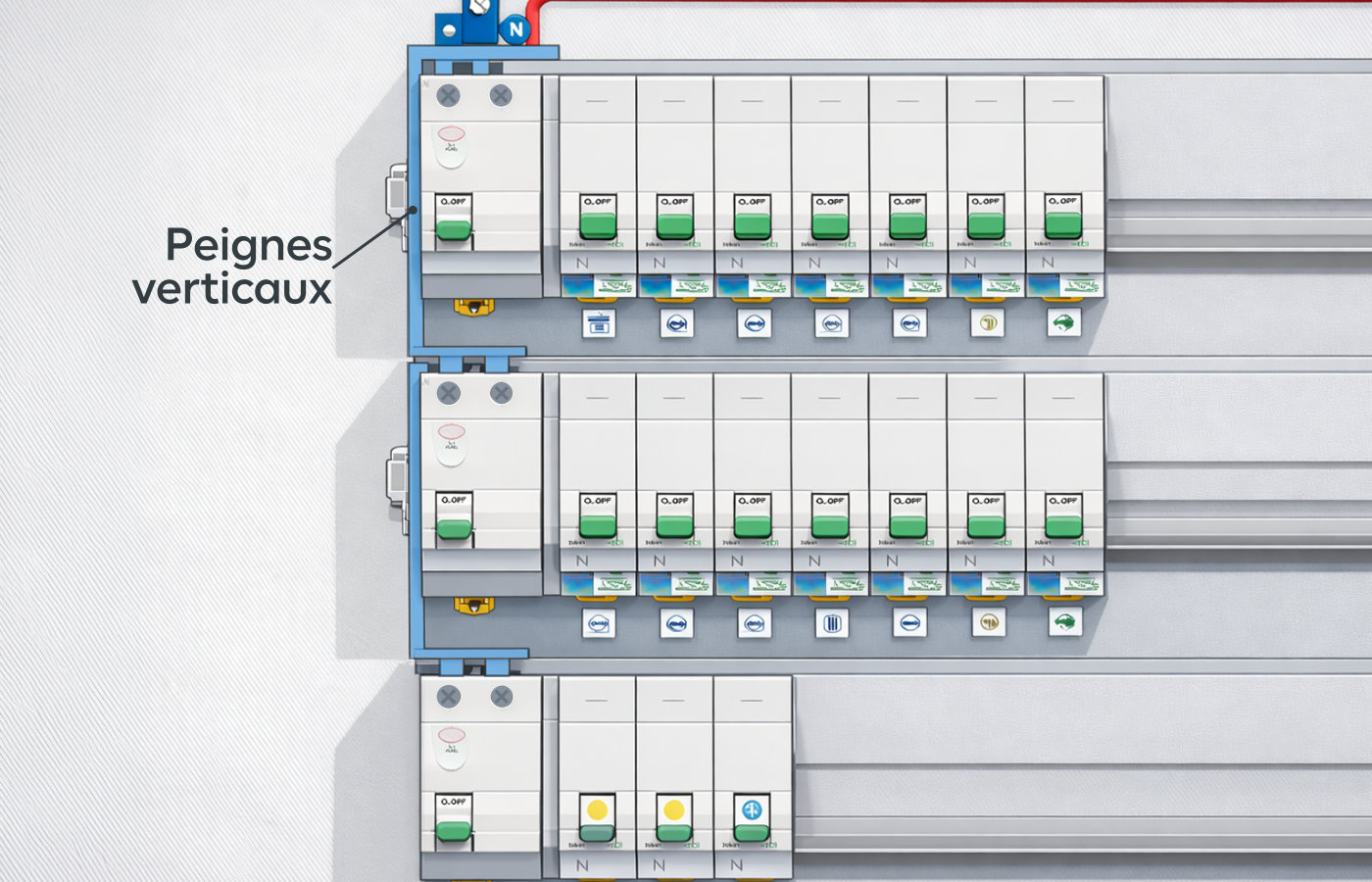

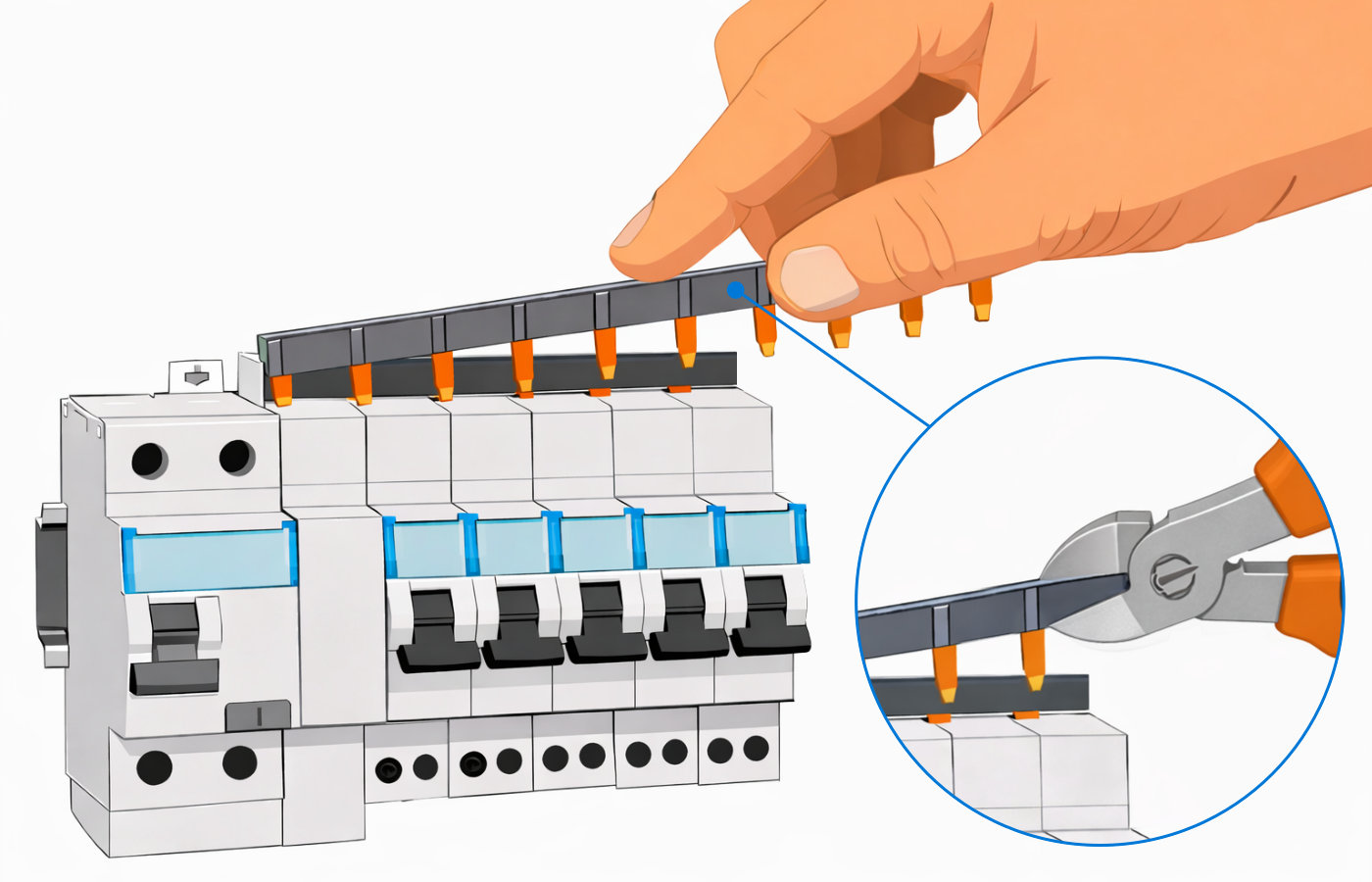

Ce sont des "peignes" ou des barrettes en cuivre, protégés par des caches, qui assurent la liaison "phase/ neutre" entre les interrupteurs différentiels et les disjoncteurs chargés de protéger les circuits.

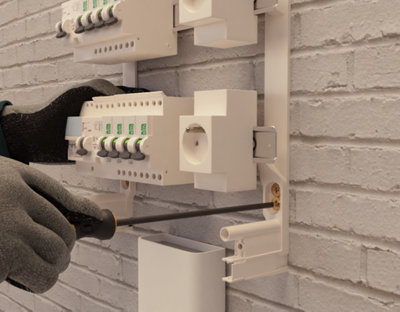

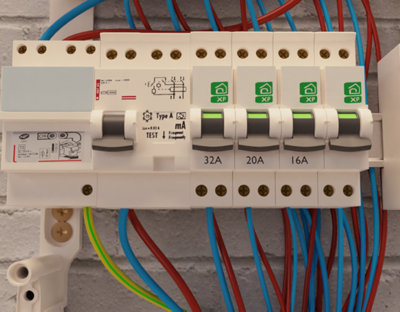

Vous allez à présent raccorder les conducteurs des différents circuits aux disjoncteurs différentiels chargés de leur protection.
-
Disjoncteurs de 32 A (circuits du four ou de la plaque de cuisson) : conducteurs de 4 mm² de section.
-
Disjoncteurs de 20 A (circuits des gros appareils ménagers) : conducteurs de 2,5 mm² de section.
-
Disjoncteurs de 16 A (circuits de prises non spécialisées ou circuits d'éclairage) : conducteurs de 1,5 mm² de section.
La puissance affichée sur les appareils de chauffage détermine le niveau de protection du disjoncteur, autrement dit la section du conducteur à choisir.
Le raccordement du tableau électrique à la terre

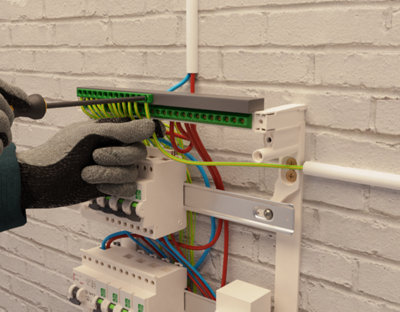

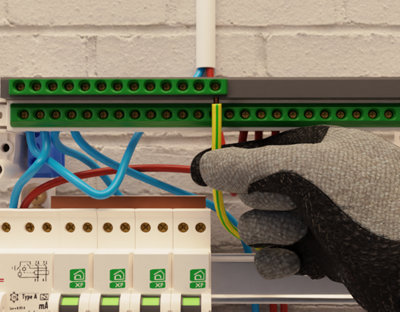

Commencez par engager le fil de terre bicolore vert et jaune (10 mm² de section) qui est le conducteur de protection principal, sur le bornier de terre.
Assurez-vous de visser bien fermement.
Pour effectuer les autres raccordements à la terre sur ce bornier, veillez à toujours respecter, pour le cas des conducteurs bicolores, la section des conducteurs bleus et rouges qui sont utilisés pour ces circuits.
Raccordez ensuite les différents conducteurs de protection, également appelés fils de terre, de tous les circuits au bornier de terre.
Le raccordement du tableau au disjoncteur principal
Une fois que vous avez fini de relier tous les modules et tous les borniers, vous devez vérifier soigneusement que tous les branchements effectués sont bien solidement fixés.

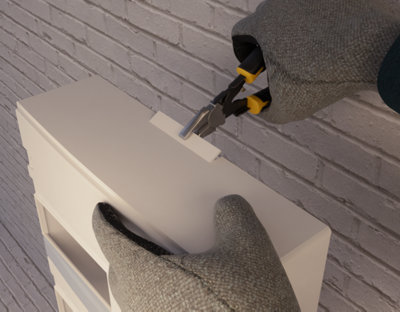

À l'aide d'un cutter ou d'une pince, découpez les côtés du couvercle du tableau électrique conformément aux emplacements et aux profils des circuits qu'il va ensuite venir recouvrir.

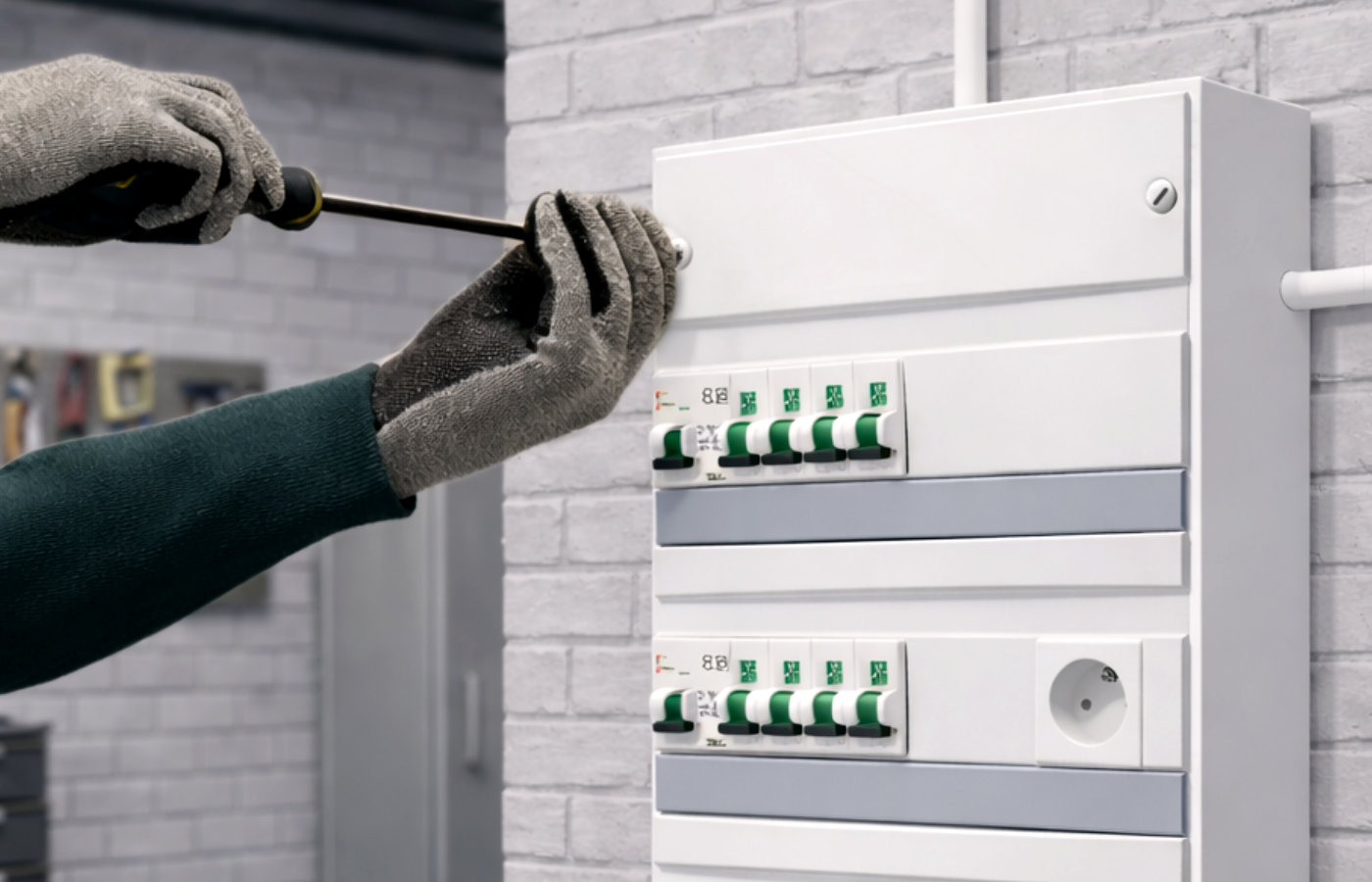

Une fois que vous avez effectué les découpes dans le couvercle du tableau électrique, vous pouvez le mettre en place.
Pour le fixer correctement, serrez ses 4 vis en plastique en faisant un quart de tour.

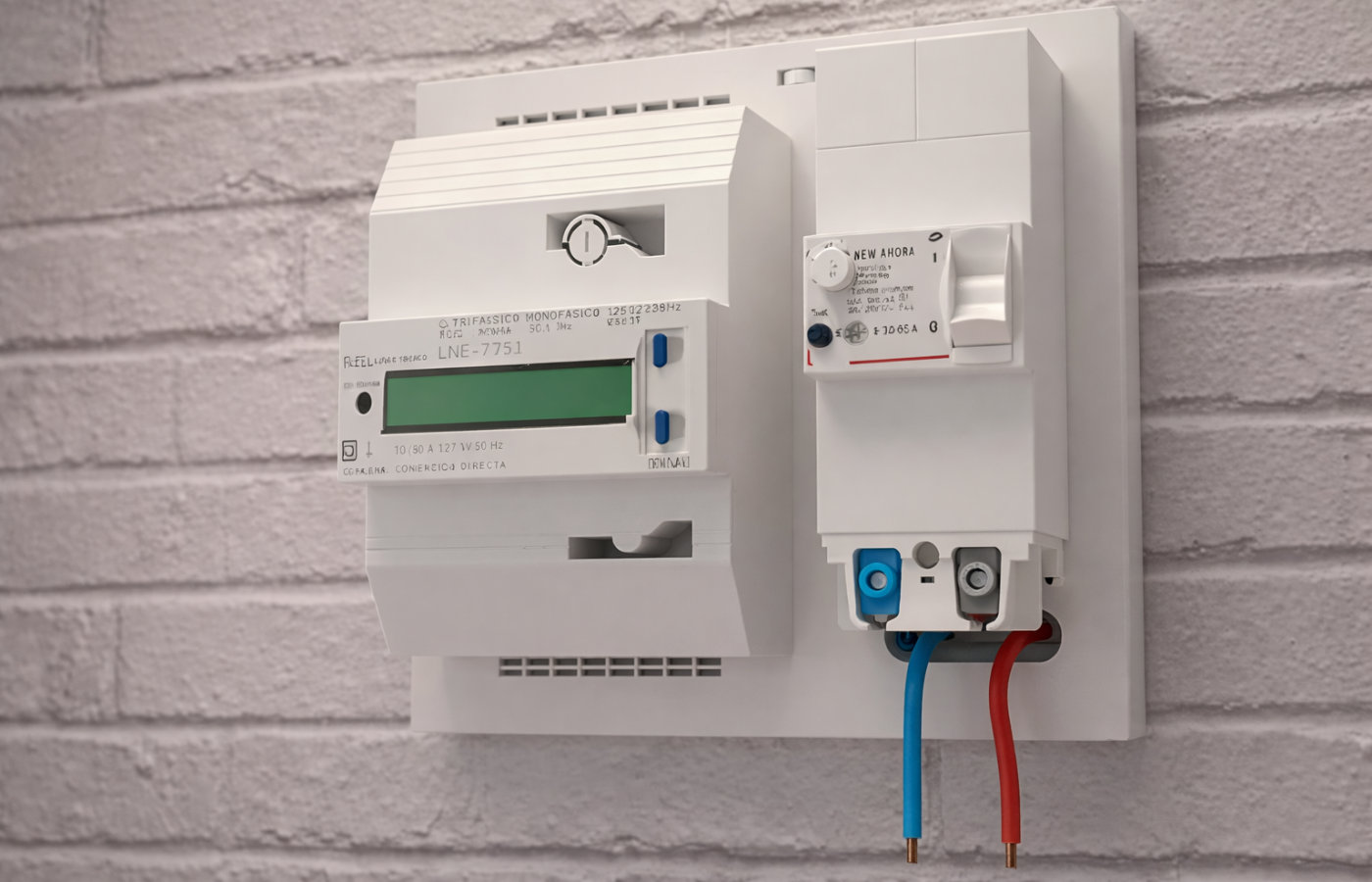

À présent, vous allez devoir couper le disjoncteur principal et ouvrir son couvercle.
Passez alors les fils phase et neutre (10 mm² de section) qui vont ensuite assurer l'alimentation du tableau de répartition intégralement câblé.
Pour terminer, vous allez tout d'abord dénuder la section des deux conducteurs.

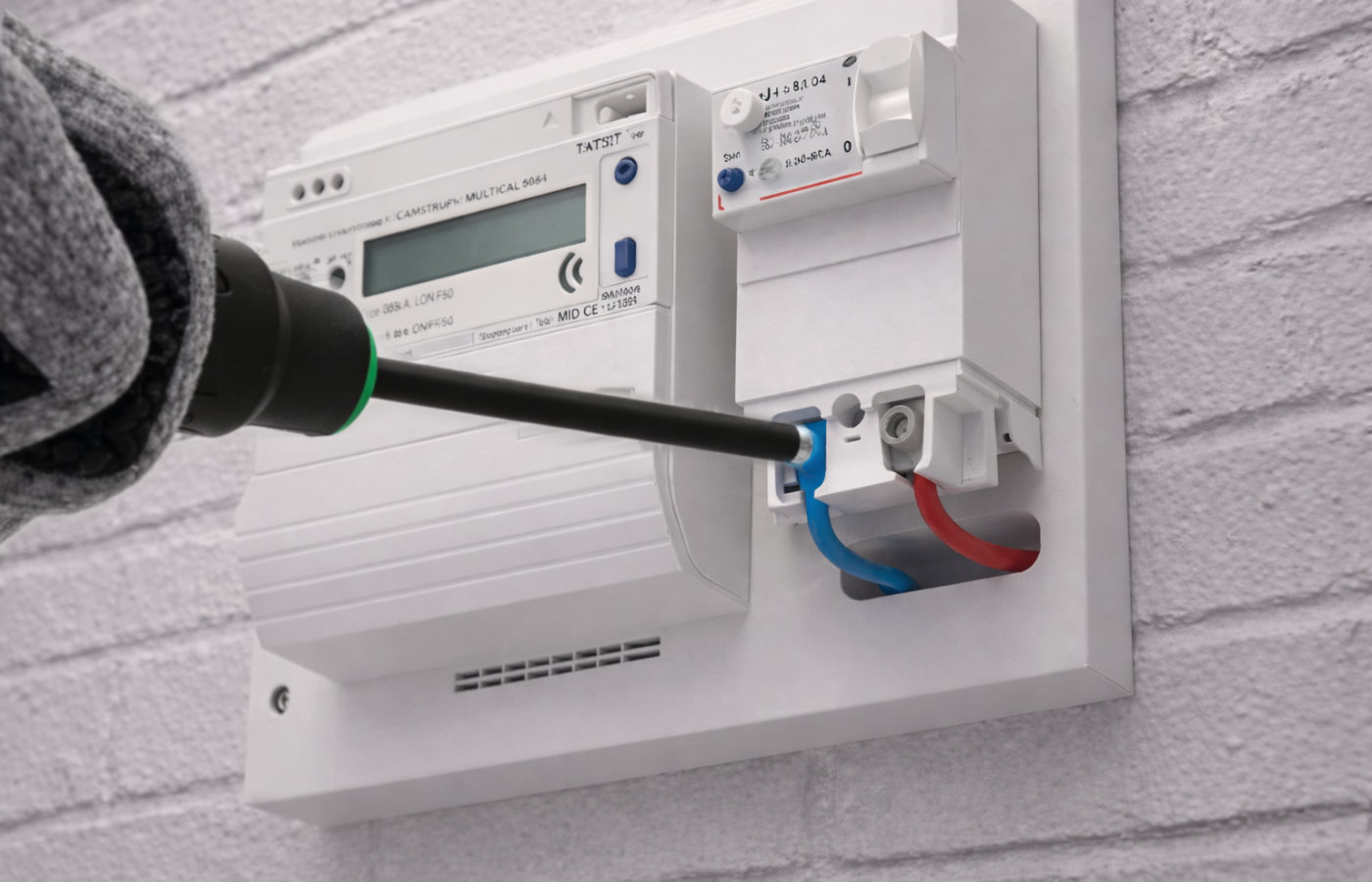

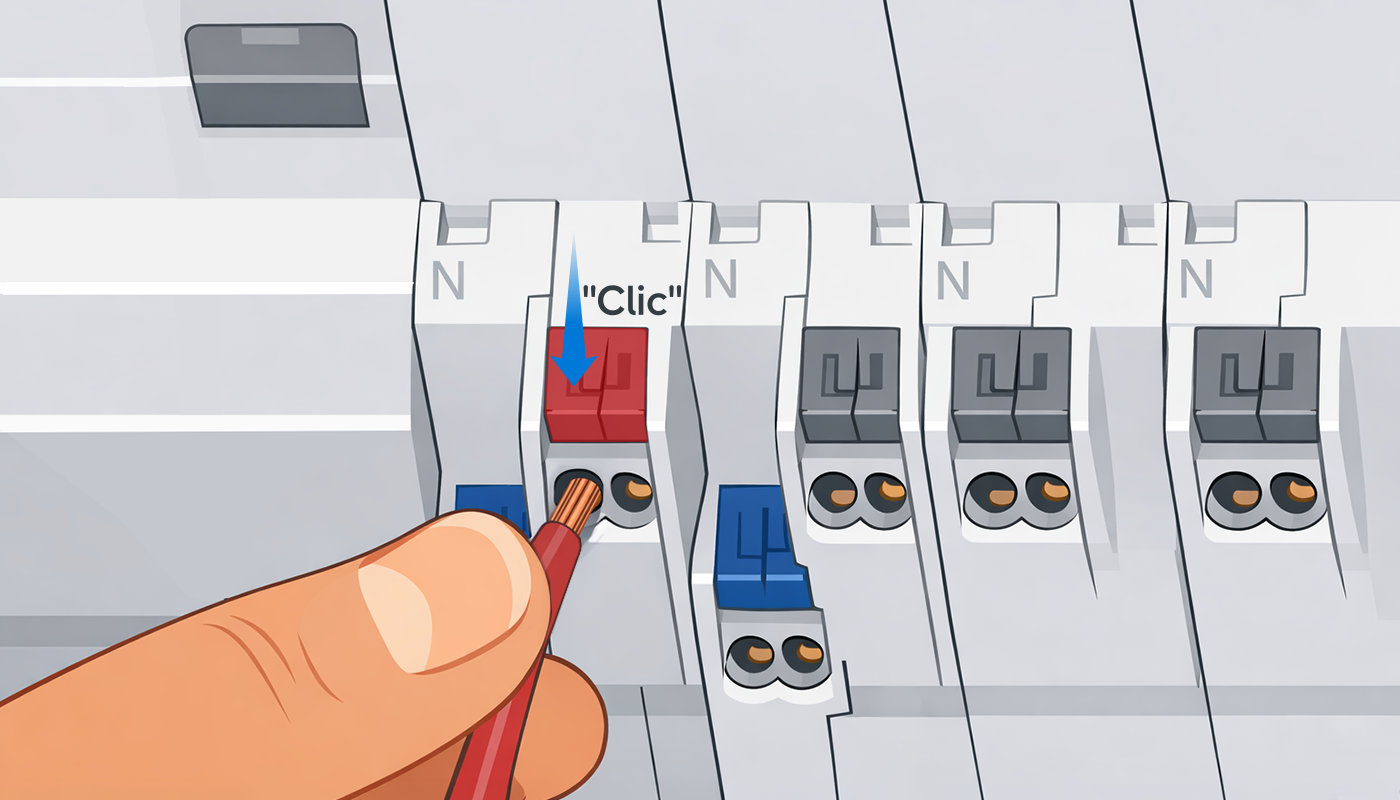

Branchez le fil neutre bleu sur la borne bleue et le fil de phase rouge sur l'autre borne.
